基準偏移–幾何公差基準后面出現M

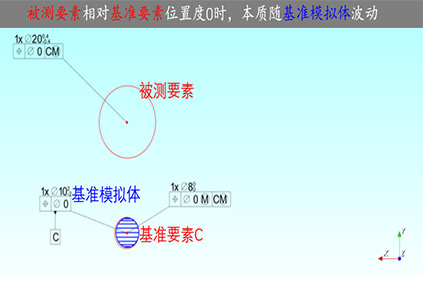

基準偏移的概念和產生
概念：基準偏移原因就是零件基準形體和檢具模擬基準之間允許的松動（偏移）。
產生原因：當尺寸形體基準標注M，模擬零件基準形體的檢具尺寸固定，但零件基準形體尺寸能在它的尺寸范圍內變動，零件就會與檢具之間產生松動（偏移）。
基準偏移導致結果
由于基準相對基準形體偏移，導致公差帶產生平移或轉動，即增加了公差。
基準偏移應用場景
尺寸形體基準有對手件裝配關系時，考慮帶M，從而應用基準偏移。
DTAS 3D公差仿真分析可精準模擬基準偏移，不僅能模擬基準相對基準形體的隨機浮動，而且能計算浮動導致的公差帶平移和旋轉，計算特征間尺寸變化波動，如壁厚等。

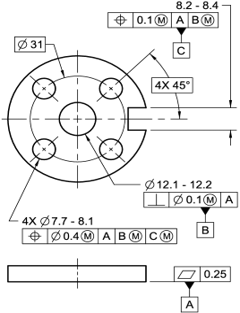

DTAS 3D–基準偏移的建立與驗證
2.DTAS 3D中建立特征，本案例中為孔特征
3.定義基準C及被測孔公差
4.建立虛擬測量，以監測基準及公差定義是否正確
基準偏移實例-不帶基準偏移理論解
額外概念
局部基準（主基準3面，局部基準2面1孔）
計算目標
孔到面的最大與最小距離
理論值=中心到邊緣距離-半徑=12-3.9=8.1
最小值時
1.1. 基準形體面C最右(內偏垂直度0.15)
1.2. 基準形體孔D直徑最大，位置最左（偏移量：(0.1+0.2)/2=0.15）
1.3. D的模擬基準可膨脹時(不固定)，被測孔直徑最大，且輪廓最左
=隨基準孔D聯動值+位置度最左+孔最大偏差的一半
=0.15+(0.2+0.2)/2+0.2/2
=0.15+0.2+0.1
=0.45
最小值= 理論值-1.1和1.3的和
=8.1-(0.15+0.45)
=7.5
最大值時
2.1.基準形體面C無偏
2.2 基準形體孔D直徑最大，位置最右（(0.1+0.2)/2=0.15）
2.3.D的模擬基準可膨脹時(不固定) ，被測孔輪廓最右
=隨基準孔D聯動值+左邊緣貼實效邊界
=0.15+0.2/2
=0.15+0.1
=0.25
最大值=理論值+2.1和2.3的和
=8.1+(0+0.25)
=8.35

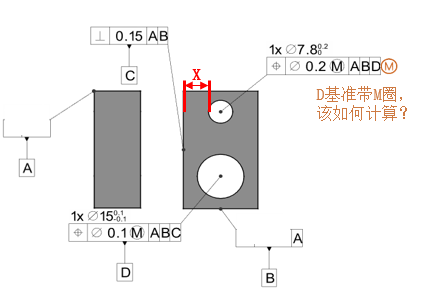

基準偏移實例-帶基準偏移理論解
額外概念
局部基準（主基準3面，局部基準2面1孔）
計算目標
孔到面的最大與最小距離
理論值=中心到邊緣距離-半徑=12-3.9=8.1
最小值時
1.1.基準形體面C最右(內偏垂直度0.15)
1.2.基準形體孔D直徑最大，位置最左（偏移量：(0.1+0.2)/2=0.15）
1.3.D的模擬基準朝左偏移(直徑固定)，被測孔直徑最大，且輪廓最左
=隨基準孔D聯動值+輪廓偏移量+位置度最左+孔最大偏差的一半
=0.15+(0.1+0.2)/2+(0.2+0.2)/2+0.2/2
=0.15+0.15+0.2+0.1
=0.6
最小值= 理論值-1.1和1.3的和
=8.1-(0.15+0.6)
=7.35
最大值時
2.1.基準形體面C無偏
2.2 基準形體孔D直徑最大，位置最右（(0.1+0.2)/2=0.15）
2.3.D的模擬基準朝右偏移(直徑固定) ，被測孔輪廓最右
=隨基準孔D聯動值+輪廓偏移量+左邊緣貼實效邊界
=0.15 +(0.1+0.2)/2 +0.2/2
=0.15+0.15+0.1
=0.4
最大值=理論值+2.1和2.3的和
=8.1+(0+0.4)
=8.5

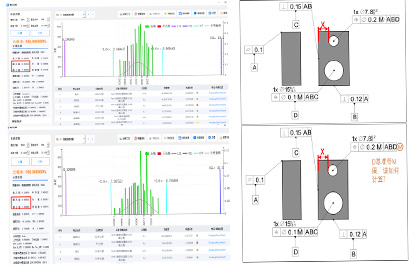

基準偏移實例-不帶/帶基準偏移仿真解
軟件演示:點擊https://www.bilibili.com/video/BV156MTzmEnh/

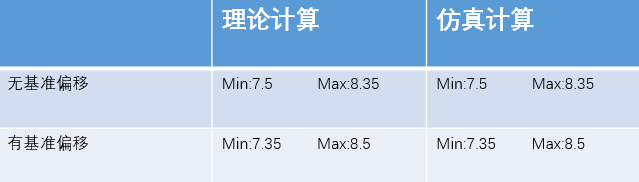

DTAS 3D 基準偏移 總結
