DTAS Python 自動化：專治建模界的 "二高" 問題（高重復、高耗時），別再做公差界的苦行僧，讓Python腳本成為你建模助理；DTAS Python讓你實現真正的建模自由，你可以開發自己特定場景的虛擬裝配與虛擬測量 。
Python腳本應用場景
一、應用場景
1.將用戶從復雜的重復性操作中解放出來。（DRY，Don't Repeat yourself）
2.用戶可以自己開發實現復雜場景的虛擬測量與虛擬裝配的邏輯。（DIY，do it yourself）
3.公差仿真分析流程標準化、自動化、智能化
二、DTAS Python腳本快速入門
1.宏命令錄制，模仿修改宏
2.參考script_lib中的例子,模仿修改→在DTAS軟件安裝目錄\script_lib
3.查看dtas python二次開發幫助手→在DTAS軟件安裝目錄\help
這期我們主要講第一個應用場景
三、DTAS3D Python腳本應用場景舉例
1.在燈具設計開發中,需要評價燈具上檢具以后大燈關鍵位置的間隙面差等
2.在燈具檢具開發中，需要評價檢具在大燈關鍵位置的間隙面差的重復精度等
3.在汽車車身DTS設計開發中，需要評價大燈與各匹配零件的間隙面差等

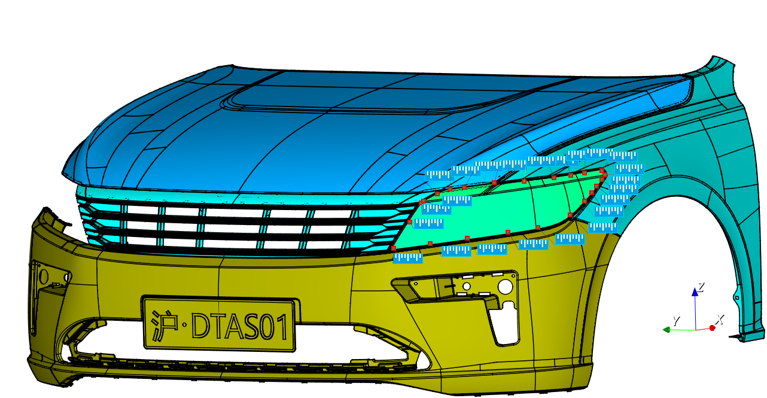

以上場景中都需要在大燈周邊一圈建立虛擬測量，如何快速生成大燈周邊的測點及虛擬測量？
四、軟件操作
本案例中腳本如下：
#****************************批量建立點點距離測量************************************
#version: V001
#author: dtas soft
#date: 2023.03.31
#--------------用法----------------
#名稱要保證一定的規則 Name_i
#修改point1Name
#修改point2Name
#修改MeasureName
#修改Number
#****************************批量建立點點距離測量************************************
Number=27
Point1Name="Lamp_Flush-"
Point2Name="Gauge_Flush-"
MeasureName="Measure_Flush-"
for j in range(Number):
j=j+1
#兩點距離
Mea_DistanceOfTwoPoint(Point1Name+str(j), Point2Name+str(j), feature3="", feature4="", name=MeasureName+str(j), lower=-2, upper=2, desc="desc", useAbso=False, parent="", flag=2,normal=[1, 0, 0])
五、總結
1.DTAS創造性的將CAE腳本自動化技術、二次開發等引入CAT領域
2.開放底層API、支持宏錄制、編寫Python腳本，將用戶從繁瑣重復的建模中解放，使用腳本自動化技術可以提高建模效率，并且腳本等可以重復使用。
3.支持用戶開發自定義的公差分析模型如虛擬裝配虛擬測量等，大大增強了軟件面對復雜應用場景的拓展性與中高級、專家及用戶使用軟件的自由性。
4.構建軟件用戶生態、公差自動化智能化分析的前提。
下期我們介紹第二個場景的應用，敬請期待！
