產品介紹
產品介紹
靜態公差仿真分析

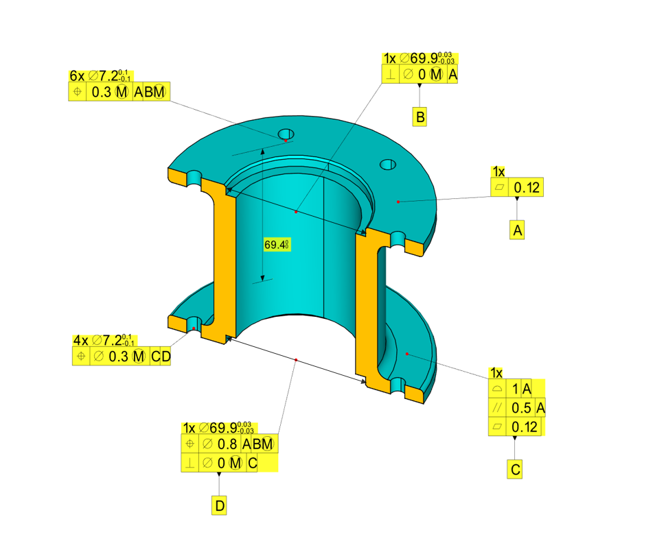

公差-精準的公差標準翻譯
·支持ISO、GB與ASME的選擇與一鍵切換
·支持一面兩孔、三面、兩面一孔、孔面、面孔等基準體系的仿真計算
·支持14種幾何公差的仿真模擬及動畫
·支持基準偏移,包括:M圈和L圈
·支持獨立原則I圈,包容原則E圈等
·支持點、面、板、球、槽、環等特征的公差定義
·支持多層公差框格定義,實現特征位置、方位、形狀變化
·支持公差修飾符M、 L、U、 UZ、 P的仿真計算
·支持基于ASME和ISO的GD&T虛擬測量,包括:平面度、直線度 、垂直度等
·支持單線性尺寸標注及連續線性尺寸標注

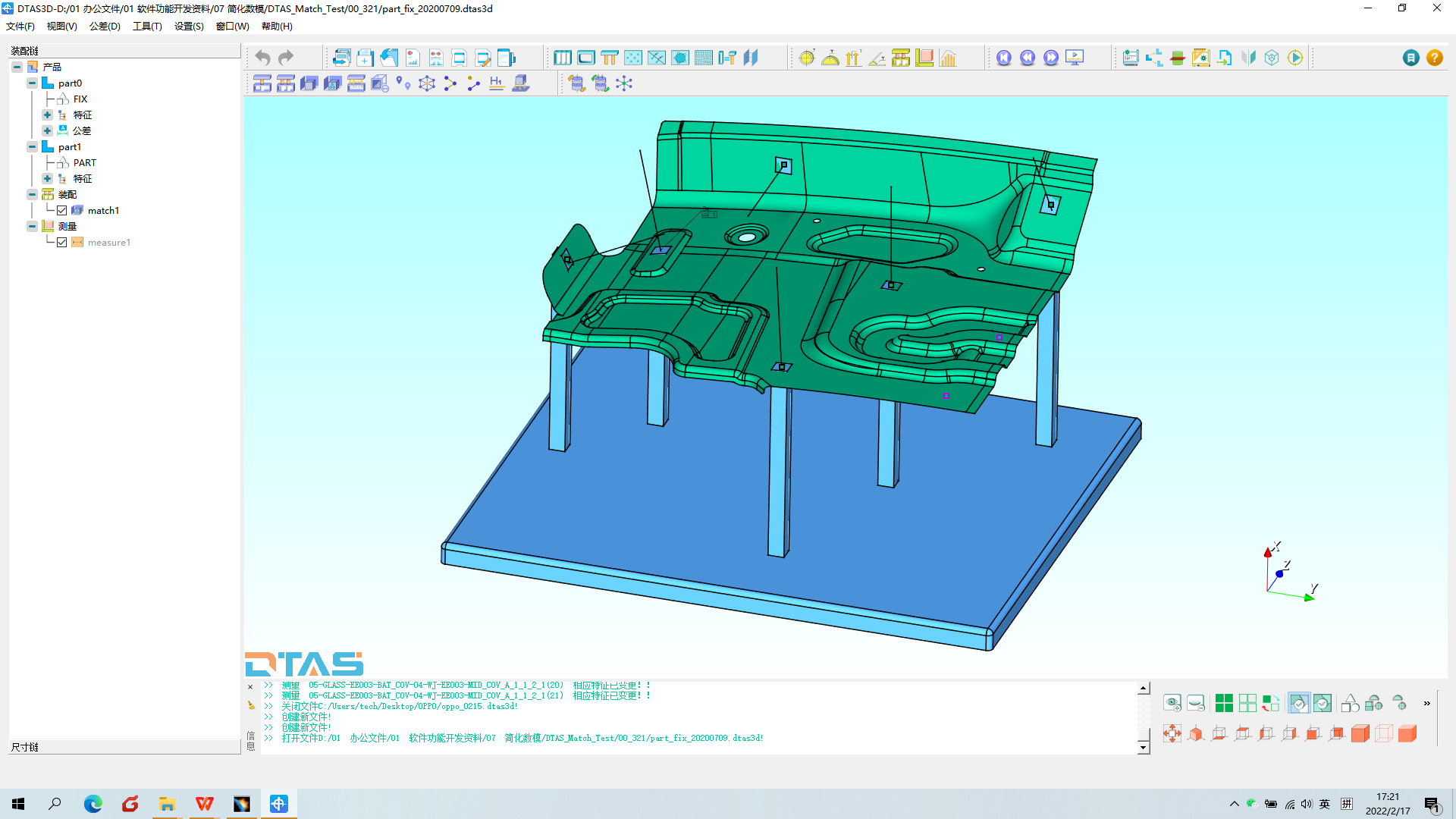

虛擬裝配-豐富的裝配功能

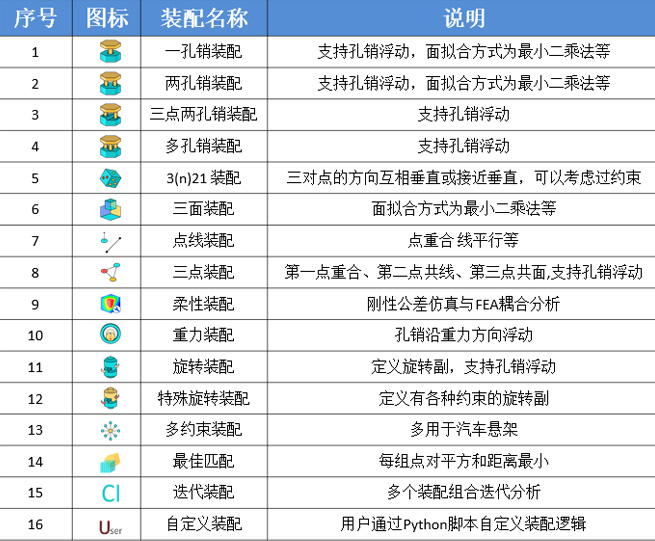

·支持各種工業場景的裝配形式定義,包括:單孔單銷裝配、孔孔裝配、兩孔銷裝配、三點兩孔兩銷裝配、多孔銷裝配、321裝配、面面裝配、柔性裝配、重力裝配、點點裝配、點線裝配、三點裝配、Bestfit裝配、多約束裝配、旋轉裝配、特殊旋轉裝配,光學裝配等支持復雜、多層級嵌套的產品公差仿真分析
·支持各種形式的孔銷浮動,支持過盈裝配等
·在各種裝配中可以引入各種裝配公差,如面貼合的公差,面的貼合方式等
·支持迭代裝配條件裝配等??梢愿鶕y量值等確定是否執行裝配功能
·支持將夾具以虛擬件即無需實體幾何的形式引入仿真模型,從而考慮工裝夾具的影響
·支持組合迭代裝配,將多個裝配組合實現基于某測量的迭代裝配
·針對特殊的裝配場景,支持用戶通過一系列的API 接口函數自行定義編寫裝配邏輯與裝配算法
·支持裝配的批量激活操作及調序等,供后續DOE分析使用
虛擬測量-豐富的測量功能
·支持各種典型的測量,包括直徑測量、單點測量、點與點距離測量、線與線距離測量、面與面距離測量、孔最大內接圓或外接圓測量、角度測量、平面間角度測量、軸心距測量、孔銷最小\最大間隙測量、兩孔兩銷可裝配性測量等
·支持GD&T測量
·支持復雜的表達式測量與條件邏輯測量的能力,如各種測量的四則運算及與或運算等
·支持各種測量的靜態、動態、絕對值、相對值測量
·支持虛擬測量的批量激活操作及調序等
* 定制開發特定場景的虛擬測量
運動機構公差仿真分析
我們的世界是一個三維的世界更是一個運動的世界。大到飛機的縫翼襟翼、汽車的開閉件,小到電器開關等,無處沒有機構運動的身影。DTAS3D通過建立裝配關系模擬機構的運動過程,并可對某一狀態進行動態公差仿真分析。
  • 汽車前門公差仿真分析,分析門打開過程中與周邊零件的最小縫隙。
  • 汽車雨刮動態公差仿真分析,分析公差對雨刮攻擊角等參數的影響
  • 飛機起落架動態公差仿真分析
  • 飛機襟翼動態公差仿真分析

汽車前門

汽車雨刮

飛機起落架

飛機襟翼

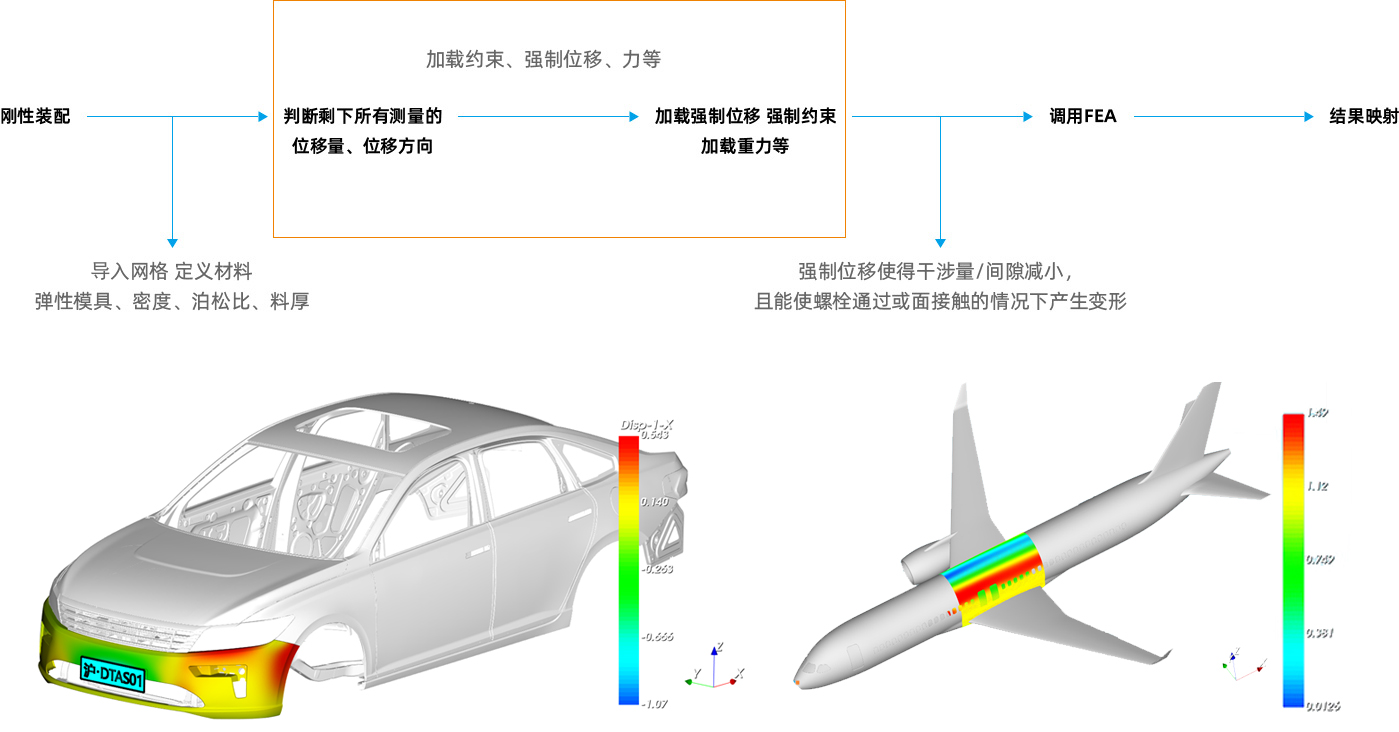

有限元與公差仿真分析耦合計算
過約束、薄板類零件進行公差仿真分析與有限元的耦合計算
API 二次開發
Python腳本集成、二次開發,

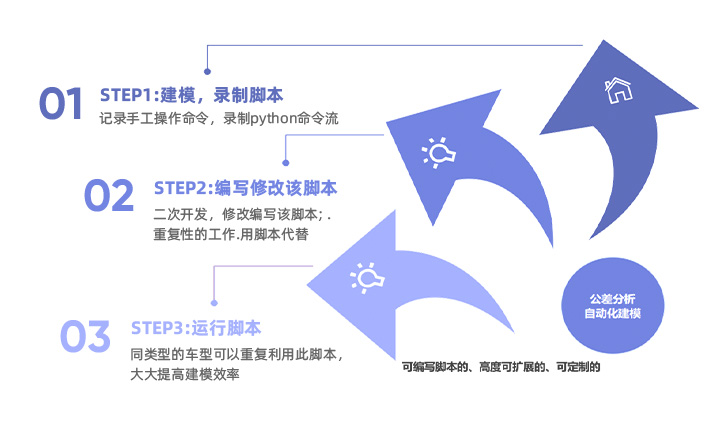

裝配及測量流程自動化
·自動記錄操作流程
·編寫DTAS3D“高級用戶”腳本,可以重復調用
·自動化建立公差、虛擬裝配及測量等
·大幅度提高工作效率

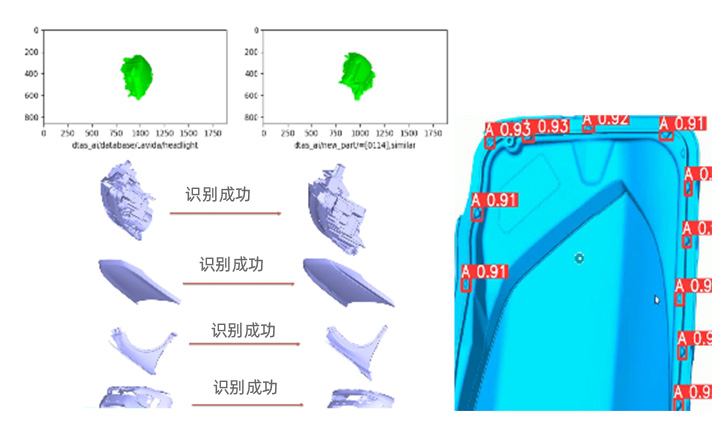

自動識別零件和特征
·識別導入的零件和零件上的裝配特征
·構建零件和特征數據庫
產品版本
產品版本
針對不同級別的公差分析
需求提供相應的產品

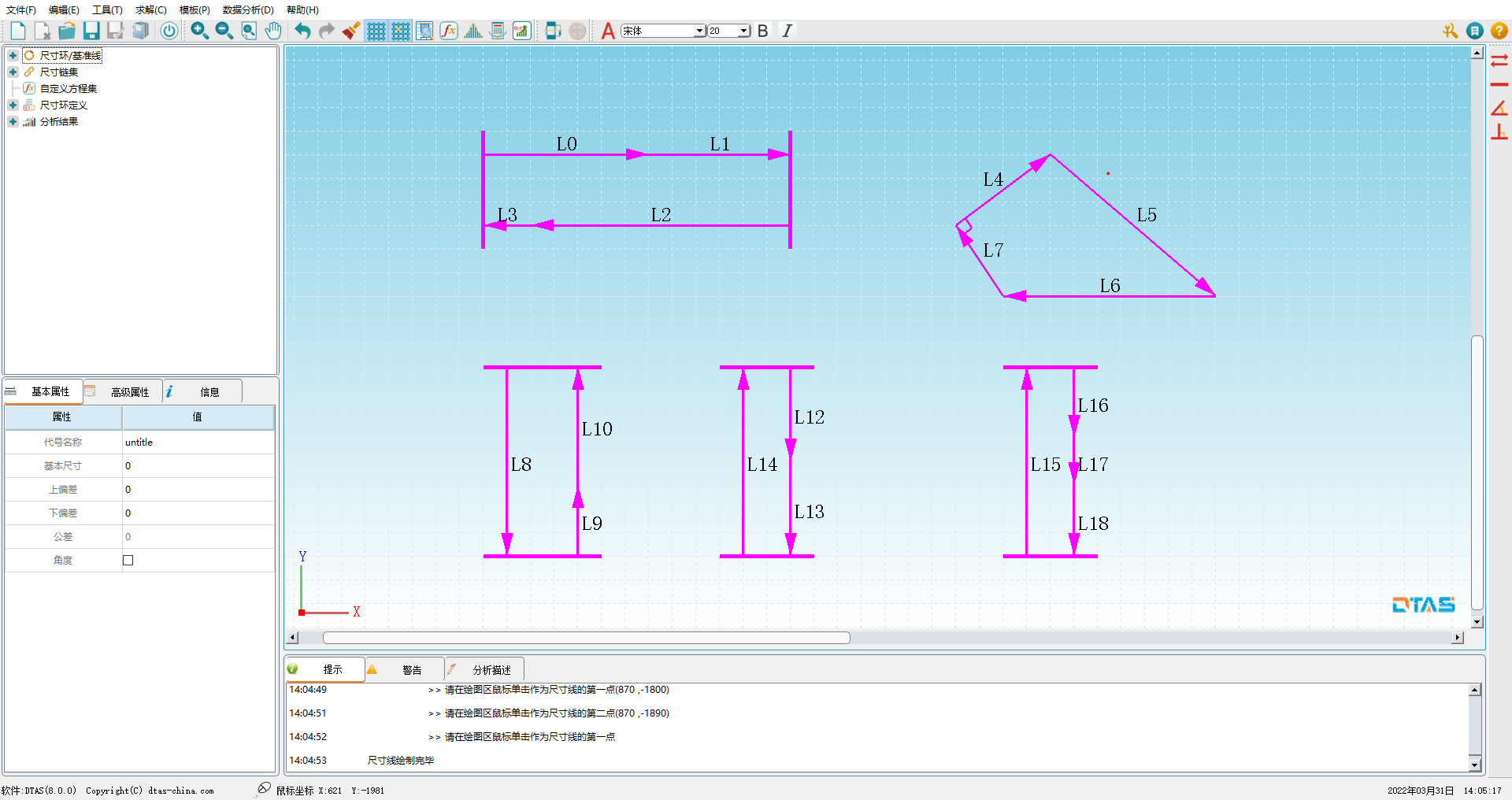

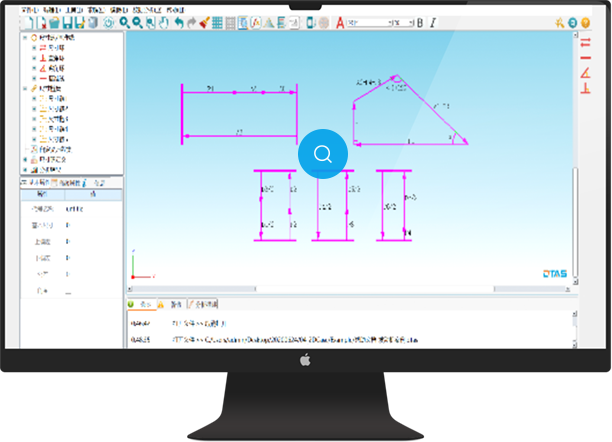

DTAS 2D 尺寸鏈

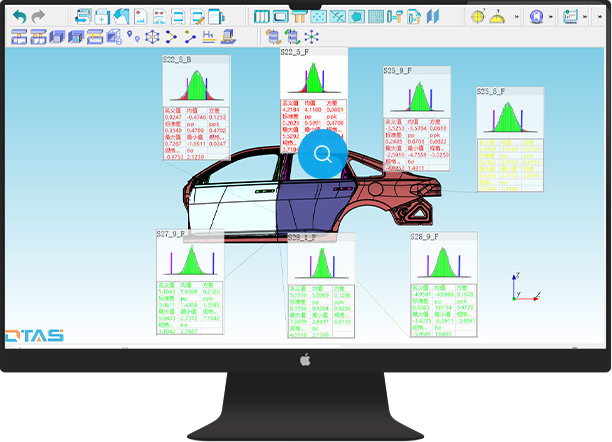

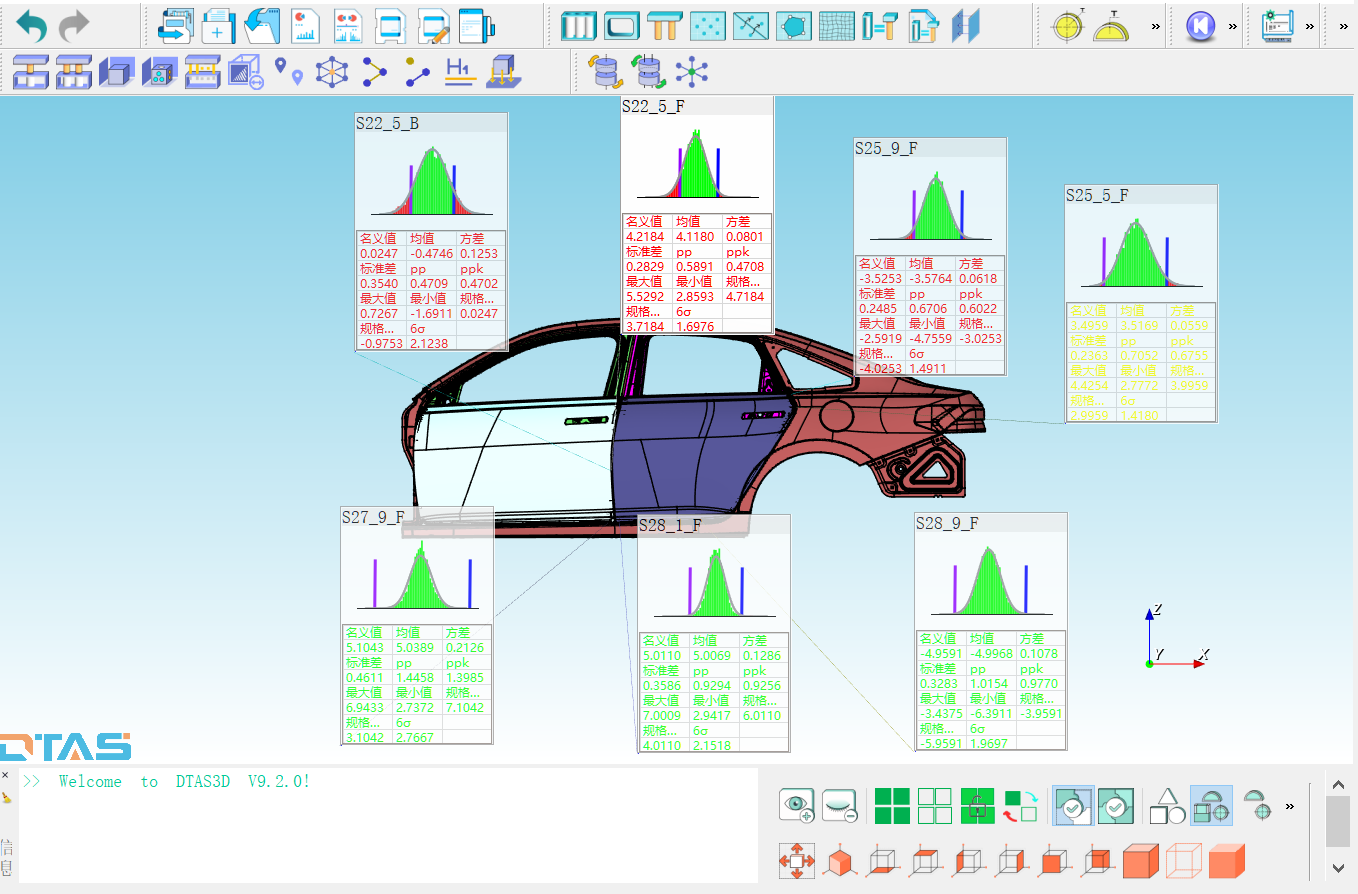

DTAS 3D
DTAS 3D AI
  • 復雜一維/二維尺寸鏈

    操作簡捷方便

    極值法/概率法/蒙特卡洛法

  • 虛擬制造、虛擬裝配、虛擬測量

    操作方便

    與制造流程緊密相關

    模型直觀,可讀性強

    蒙特卡洛法

  • 采用機器視覺和機器學習,沉淀技術和經驗

    簡化和規范公差仿真流程

    自動生成DTS、RPS、測點文件

    快速生成公差仿真模型

    應用于尺寸工程全業務流程

產品功能
產品功能

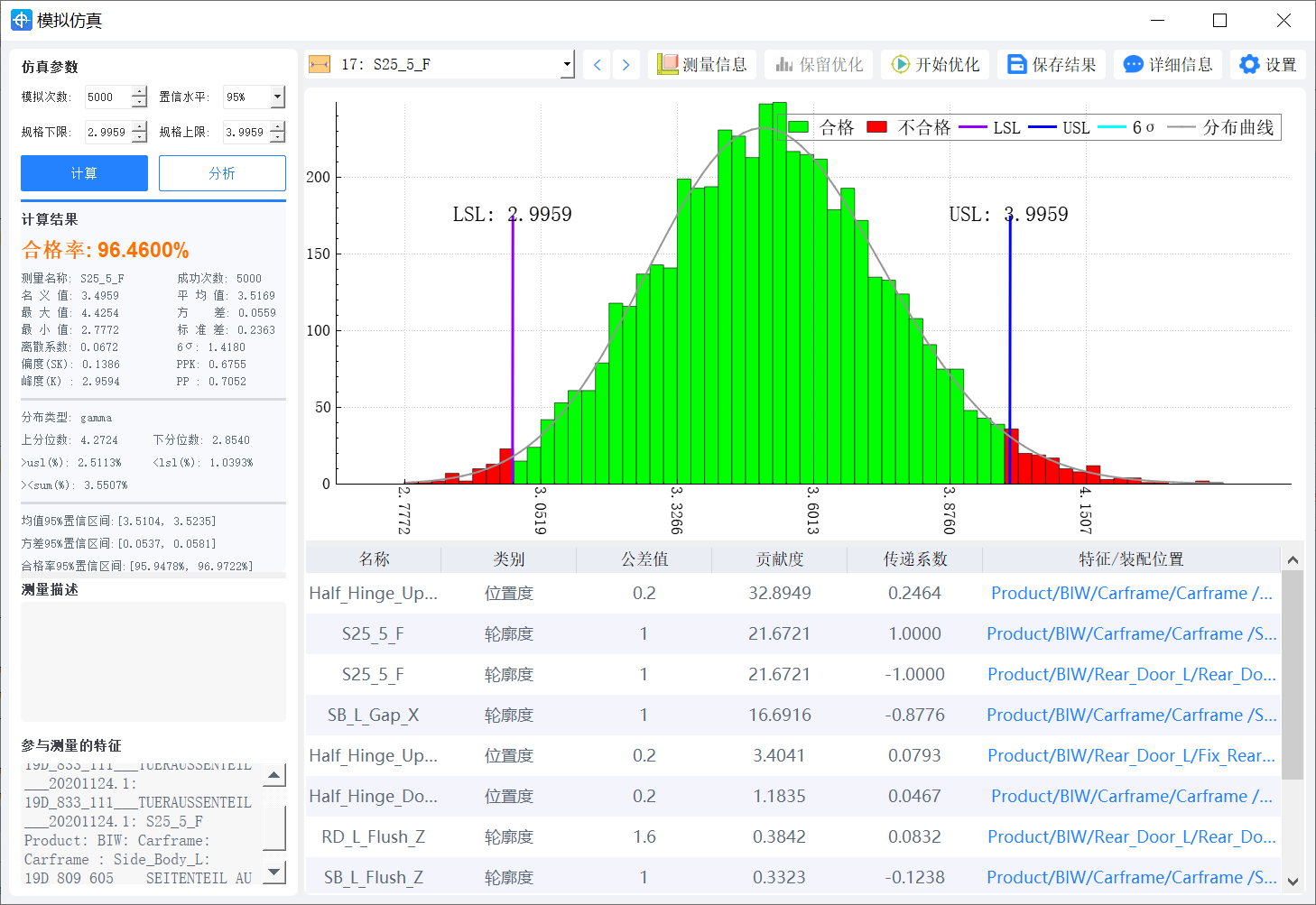

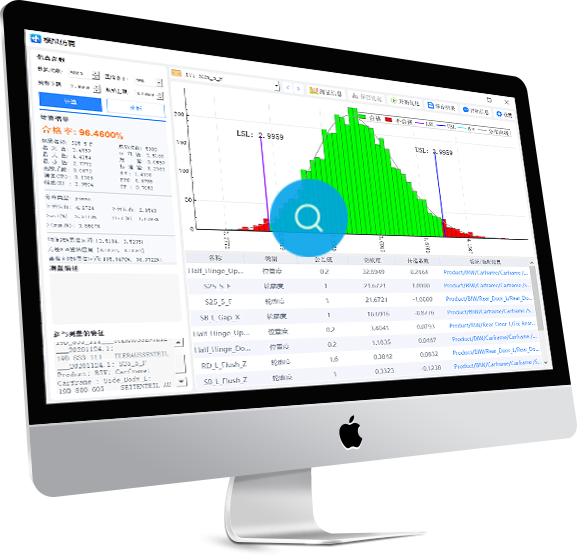

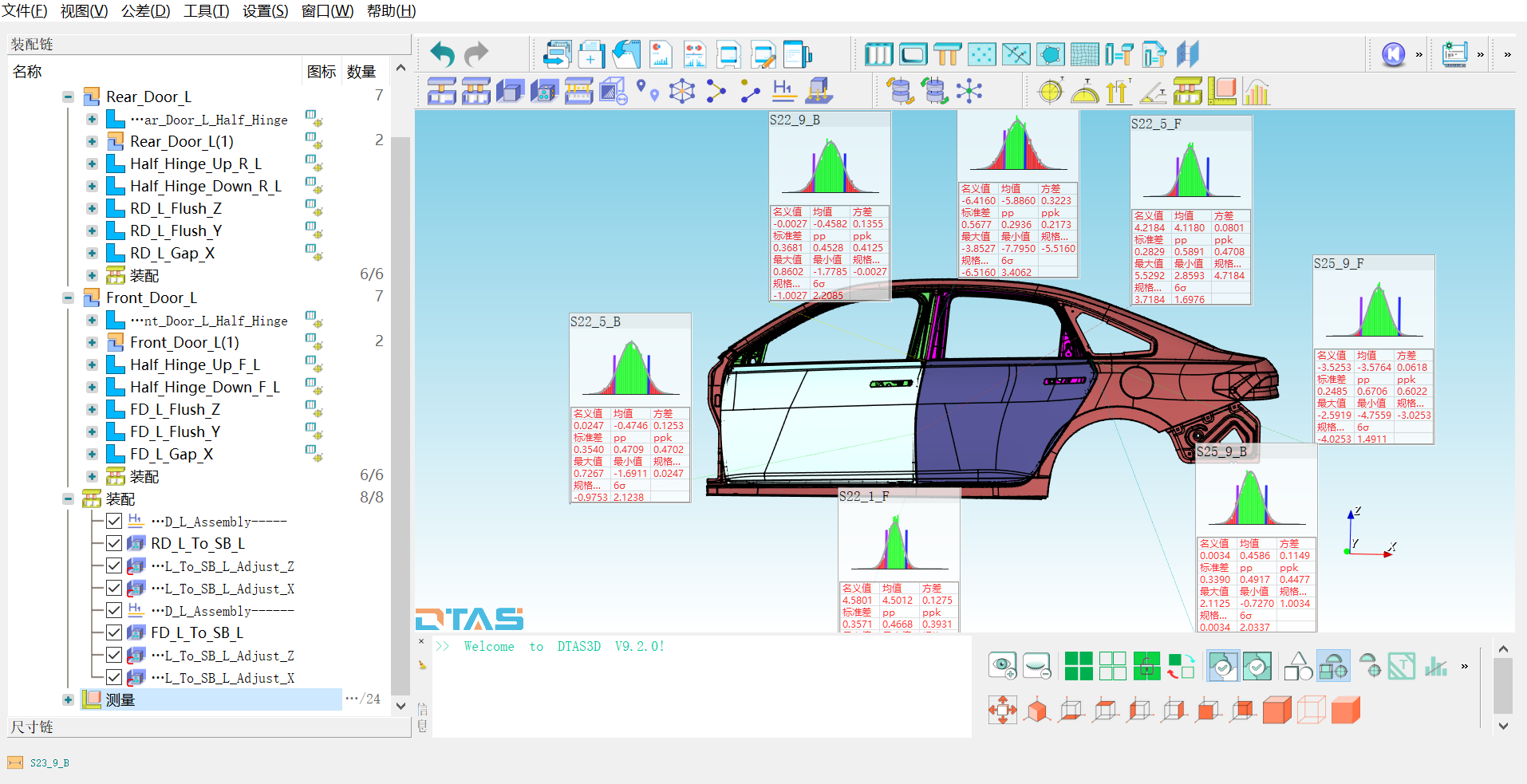

強大的計算功能,
包括貢獻度、靈敏度等
· 各種統計參數和分布形式計算
· 靈敏度計算,找出幾何敏感最大的特征
· 貢獻度計算,找出對測量影響最大的特征或公差
· 仿真動畫功能

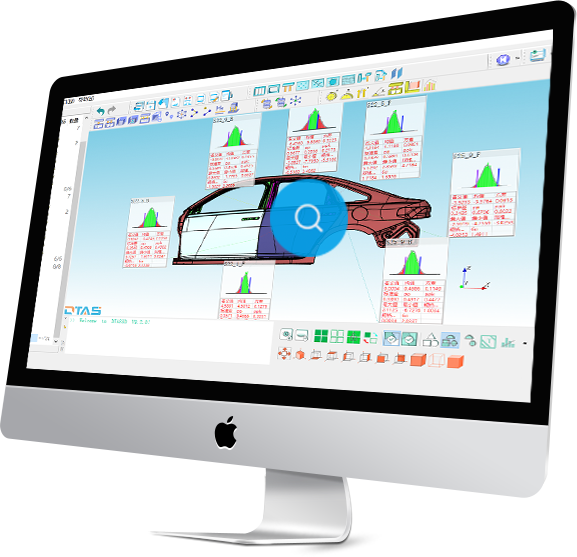

強大的可視化功能,
友好的建模操作
· 快捷方便的零件、特征單顯隱,全顯隱功能
· 快捷的特征、公差、測量、裝配的相互引用查詢
· 產品層級、裝配樹圖形化生成
· 多測量目標計算結果顯示

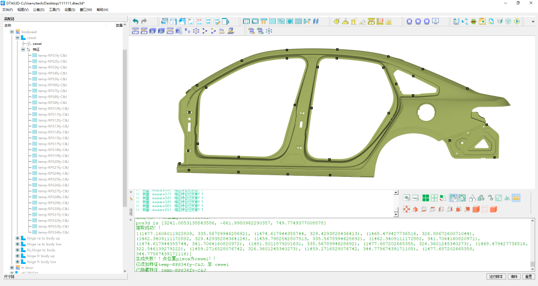

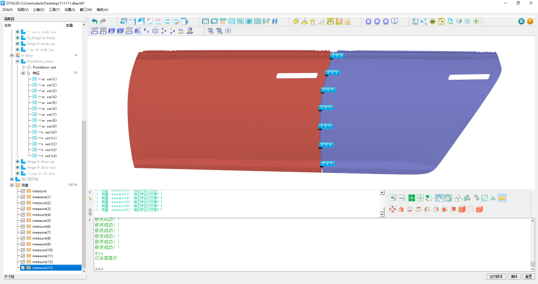

自動創建DTS特征和測量
具有三種測點創建方式:
· 按長度均布測點
· 在重點區域多布測點,在平直段均布測點
· 學習歷史數模,融合上述兩種方案,自動安排測點
自動創建定位特征
RPS創建有兩種方式:
· 通過給定的規則,按規則自動創建RPS特征
· 學習歷史數據,自動創建RPS特征
產品優勢
產品優勢
  • 前期開發中驗證公差及工藝的合理性
    提前發現問題解決問題
  • 提高產品開發效率
    ,降低企業成本
  • 為解決生產制造中的質量問題
    提供理論分析依據
