隨著醫療器械行業的不斷發展和進步，對產品質量和安全性的要求也越來越高。而公差仿真軟件作為一種能夠幫助設計師和工程師優化產品設計并確保產品質量的工具，在醫療器械行業中的應用也變得越來越重要。
本文將探討DTAS尺寸公差仿真分析尺寸鏈計算軟件在醫療器械中的應用，以及它對醫療器械產品質量和安全性的重要作用。

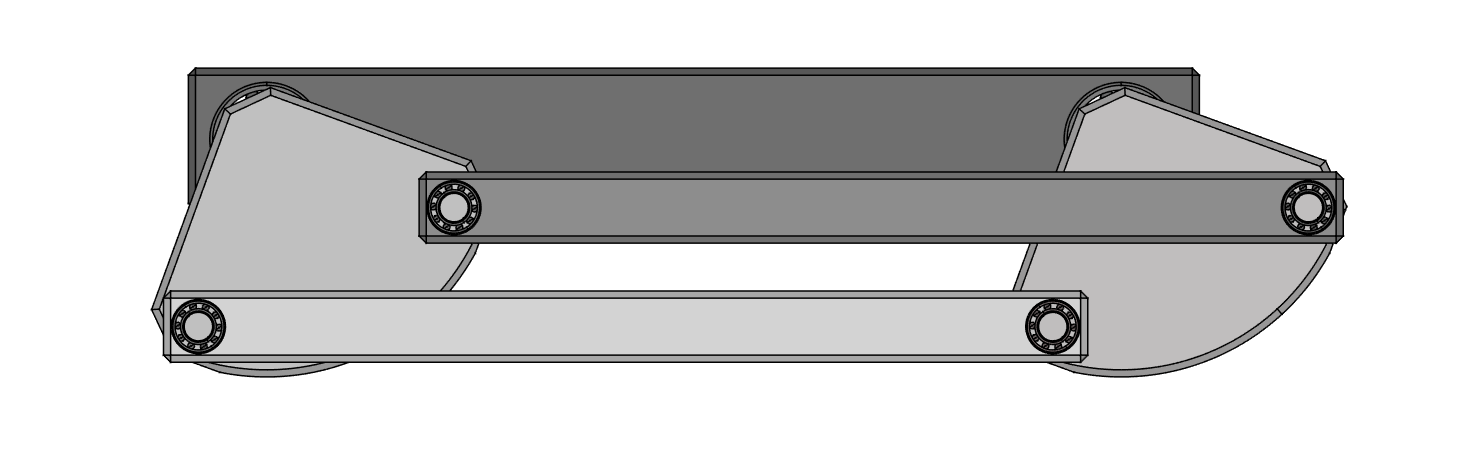

上圖是某醫療器械中的連桿機構,兩個V型搖桿通過與軸連接可實現旋轉，其中一個軸為驅動軸，其余部分通過滾動軸承與軸相互連接。理想狀態下，機構之間的軸孔會同方向貼合，但由于各桿有尺寸公差導致最終機構運動到上止點時，V型搖桿中分面與豎直平面的夾角會出現波動，所以本例需要在保證各裝配機構之間相互無干涉的前提下得到兩V型搖桿中分面的最大角度偏差分布。
實際裝配不會出現干涉，但整個機構是運動的，且受公差影響，人工計算時，無法考慮機構在何處實現相切，更無法考慮實際公差帶來的影響，但DTAS仿真軟件通過組合迭代虛擬裝配，解決上述難題。

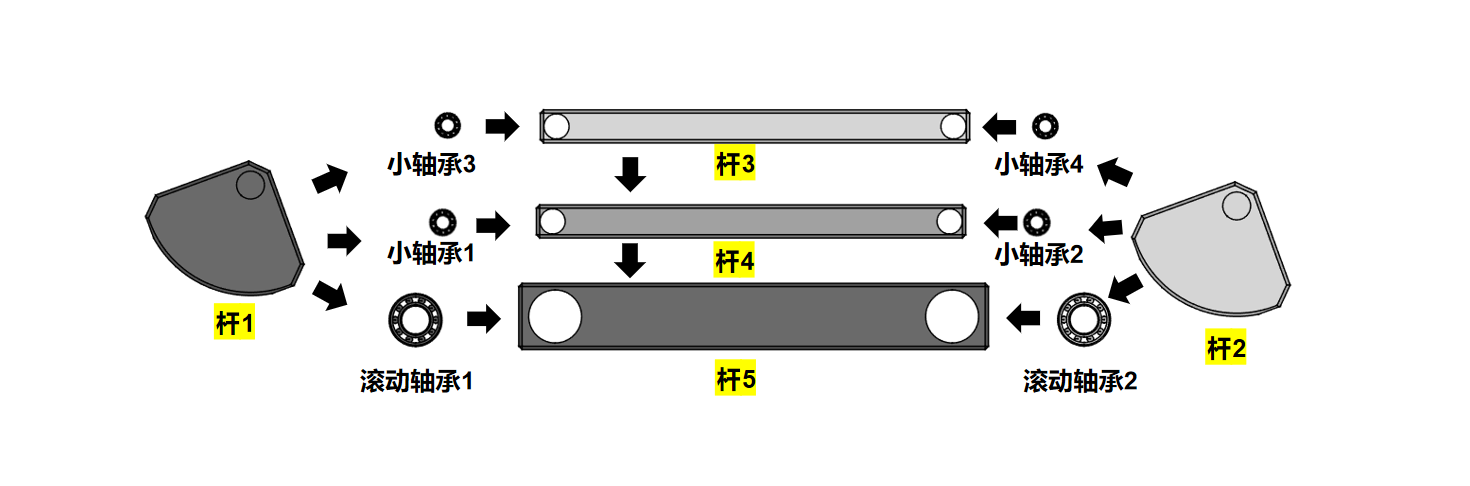

在解決這個問題之前，首先要清楚整個機構的裝配邏輯，在本案例中桿5是默認不動的，所有轉動平動都是以其為支撐，按照運動順序，與桿5相配合桿1通過驅動軸主動旋轉、最后使整個機構運動起來。具體裝配邏輯如下：

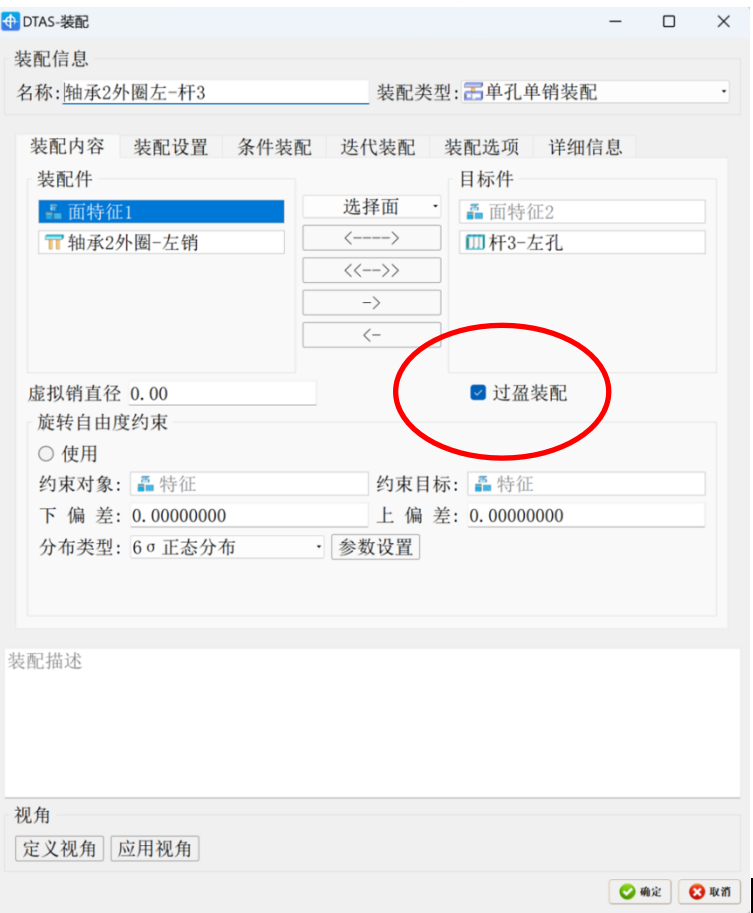

其中由于考慮到公差波動可能會導致軸比孔大從而裝配失敗的情況，故而在此情況下，軟件設置使其可過盈裝配。如下圖：

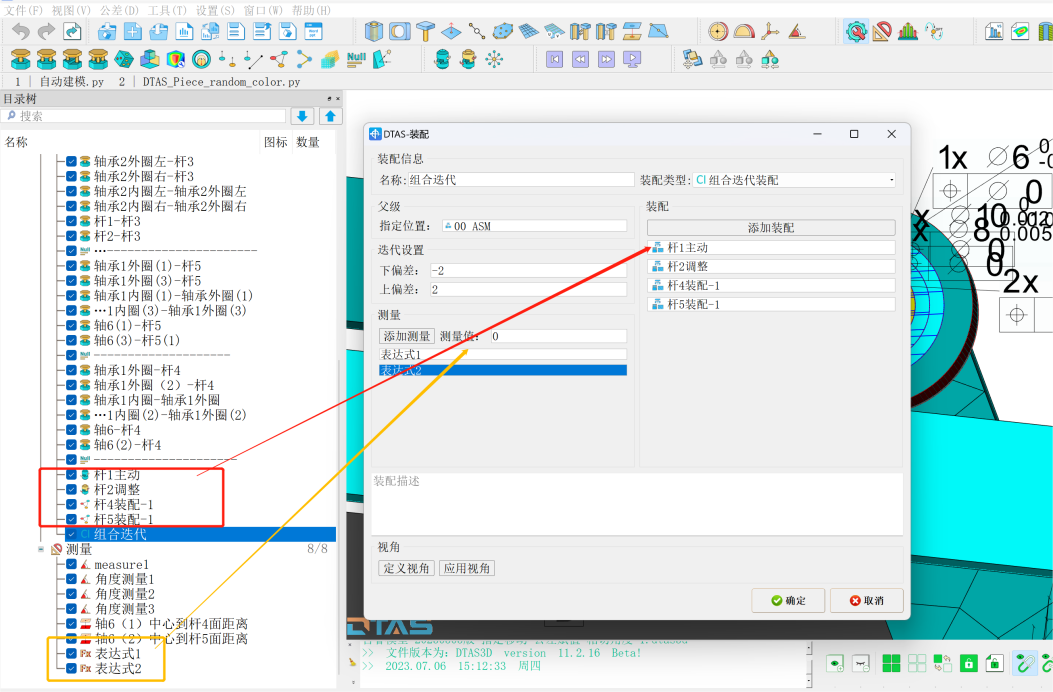

此外，連桿機構在運動過程中桿3跟桿4極限狀態下會貼合，所以在裝配過程中需要通過組合迭代進行限位，使兩桿運動過程中不會干涉。具體如下圖：
同時由于實際運動過程中，除少數沒有給出公差的孔軸配合外，其余所有的孔銷浮動狀態均為相切的狀態，且單關節處相切的方向一致。所以軟件在模擬的過程中不應出現小軸與中孔在左側貼合而中軸又與大孔在右側貼合的情況。

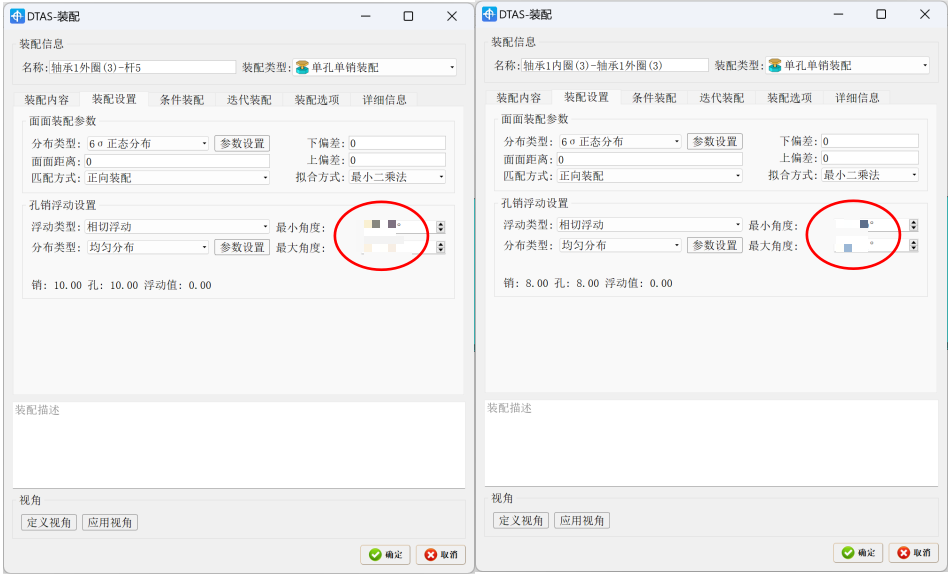

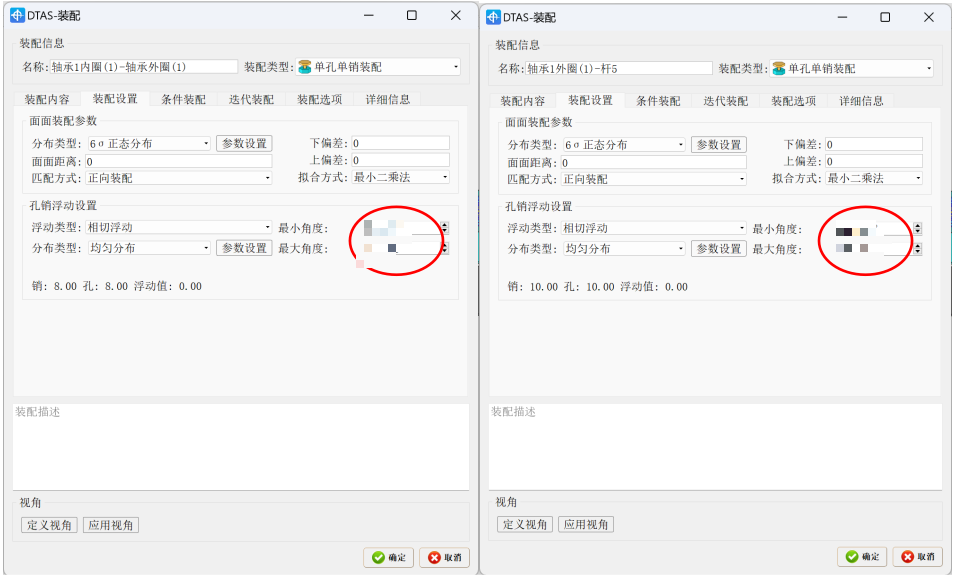

為了實現機構運動過程中只按照正確關節方向運動，即需要使各孔銷裝配過程中浮動的方向一致，故在相同方向關節所涉及的單孔銷裝配中，對浮動角度進行統一。如下圖：
因此解決了機構運動裝配時遇到的所有難點，在這基礎上賦予公差，建立測量即可。
總之，通過使用公差仿真軟件，醫療器械制造商能夠更好地理解和控制產品的公差，從而提高產品的質量和性能。這不僅有助于降低產品的不合格率，還能夠減少產品的成本和生產周期。因此，公差仿真軟件在醫療器械制造領域具有重要的應用前景，將為行業帶來更多的創新和發展機遇。
