制造業的工程設計領域，隱藏著 “隱形絆腳石”，讓無數項目頭疼不已。就拿三面基準體系設計來說吧，現在大多還靠著老工程師們的經驗 “摸著石頭過河”。可這經驗之法，就像霧里看花，基準體系穩不穩定根本沒法用數據衡量。#尺寸公差分析#尺寸鏈計算#尺寸工程
于是，詭異的事兒就頻繁上演：產品到了投產的關鍵節點，模具像是鬧脾氣的 “倔小孩”，工裝夾具也不配合，檢具更是狀況百出，大家只能反復調試，就為了敲定基準目標究竟該擺哪兒，形位公差又該怎么設才合理。這么一來，匹配調試工作成了一團亂麻，耗時費力，大把資源也在這無盡的折騰中白白浪費掉了。
想想，要是有一種方法，能打破這僵局，把基準體系設計從 “憑感覺” 變成 “有準數”，讓投產變得井然有序，是不是搶占先機，省下大筆成本、搶回寶貴時間呢？行業變革或許就在一念之間，您準備好迎接新方案了嗎？
三面基準體系，劃重點
基準體系應用概況
基準設計，通常選用一面兩孔基準體系，定位最穩健拉長，大把資源也在這無盡的折騰中白白浪費掉了。
三面基準體系通常容易產生過定位，一般不推薦使用
面的精度不如孔的精度，如沖壓件反彈，注塑件縮印
三面基準體系應用場景
精度要求不高的情況，如加強件，支架等小零件的裝配
造型原因無法布置定位孔的情況，如門外板，前蓋外板
鑄鋁件，毛坯孔有錐度，毛坯面質量差，機加工基準面
三面基準體系關注重點
ABC基準先后順序的選擇
ABC基準目標布置的設計
AB基準形位公差的定義

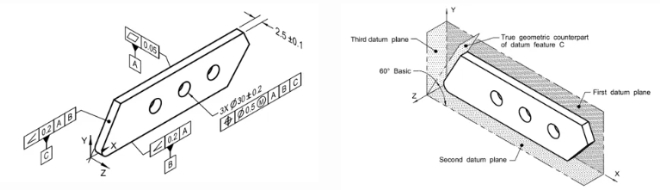

*上圖為三面基準體系中常見的基準設計方案
DTAS 3D如何破局？
? 精準模擬三面基準體系的建立；
? 模擬基準先后順序的差異；
? 對基準目標的布置數量和位置差異進行量化；
? 可視化評估，初始階段精準定義最佳三面基準體系，確保最小裝配誤差和定位穩健性。
三面基準體系視頻演示點擊鏈接播放
詳細操作：
DTAS 3D中選擇公差體系ISO或GB或ASME
DTAS 3D中建立特征，本案例中有面特征、孔特征等
定義基準A B C及各種公差

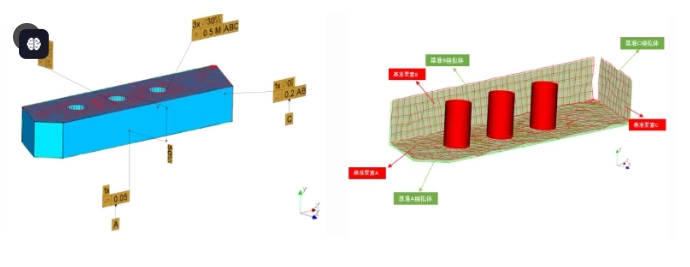

建立虛擬測量，以監測基準及公差定義是否正確
核心：
DTAS 3D支持ASME/ISO/GB三種公差體系，支持各種基準體系的建立與模擬，包括三面、一面兩孔/銷、 兩面一孔、基準目標321等
DTAS 3D支持通過動畫和建立虛擬測量等方法驗證基準體系的穩健性?xún)?yōu)劣，幾何杠桿影響等
DTAS 3D支持線性公差與基準聯動可視化等
