?????????????????????????????????????????????????????????????????????????????????????????????????????????專為中國制造業打造屬于國人的AI智能化公差仿真分析軟件DTAS 3D。通過輕松設置，即可開啟基準目標定義功能，走向新的巔峰?；鶞?zhǔn)目標宛如一顆啟明星，照亮了提高零件裝配精度、優化制造過程以及順暢跨部門協作的前行之路。
它以精確的定位控制，確保如汽車發動機關鍵部件的精準裝配;以減少誤差累積和合理分配公差，成就航空發動機葉片與工業機器人關節零件的高品質。
什么是基準目標？
有關GD&T的主要概念和原則有
基準：所謂基準就是與被測要素有關且用來定義其幾何位置關系的一個幾何理想要素（如軸線、直線、平面等），可由零件上的一個或多個要素構成。
基準要素:就是在加工和檢測過程中用來建立基準并與基準要素相接觸，且具有足夠精度的實際表面?；鶞?zhǔn)目標:考慮到制造上的誤差，僅選用基準要素的部分表面（點、線或區域面）作基準參考公差。
三者的關系就是：基準要素的理想形狀稱為基準?；鶞?zhǔn)目標是基準要素的一部分。
應用到哪些場景？
1.當完整表面不能作為基準要素時，考慮采用基準目標。比如，鑄件、鍛件、不規則形狀工件、塑料件、大型結構件以及焊接件等，這些工件通常沒有一個規則平面作為基準要素;
2.當基準要素可能扭曲或彎曲時，可能導致與基準要素模擬體接觸不穩定，考慮采用基準目標。
3.當只有局部要素被用于在工件功能時，可考慮采用基準目標。
基準目標的優勢？
提高零件的裝配精度
?精確的定位控制：在復雜的裝配體中，通過指定 GD&T 基準目標，可以精確地確定零件的定位位置。例如，在汽車發動機缸體與缸蓋的裝配中，缸體上的某些特定加工面被定義為基準目標，缸蓋的安裝位置就能夠根據這些基準目標進行精準確定。這有助于保證缸蓋與缸體之間的氣道、油道等結構的精確對齊，減少因裝配位置不準確而導致的發動機性能下降等問題。
?保證互換性：GD&T 基準目標能夠確保不同批次生產的相同零件具有互換性。因?yàn)樗鞔_了統一的定位和尺寸控制標準，只要零件按照規定的基準目標加工并滿足公差要求，就可以在裝配過程中與其他配合零件正確裝配。以機械手表中的機芯零件為例，各個小齒輪、夾板等零件都是基于精確的基準目標進行加工的。這樣，無論是哪個批次生產的零件，只要符合基準目標的公差要求，就能在裝配時順利互換，提高了裝配效率和產品質量的穩定性。
優化制造過程
?減少加工誤差累積：在零件的加工過程中，通常需要經過多道工序。如果沒有明確的基準目標，每一道工序的加工誤差可能會累積，導致最終零件的形狀和尺寸嚴重偏離設計要求。而采用 GD&T 基準目標，可以為每一道工序提供一個統一的、精確的參考，使得加工誤差能夠得到有效控制。例如，在加工一個航空發動機葉片時，以葉片的根部特定表面作為基準目標，后續的葉身型面加工、榫頭加工等工序都以此為參考，這樣可以避免因工序轉換而導致的誤差累積，保證葉片的整體精度。
?合理分配公差：GD&T 基準目標有助于根據零件的功能要求合理分配公差。設計人員可以將公差集中在對零件功能影響較大的關鍵尺寸和特征上，而對于相對次要的部分可以適當放寬公差。例如，在一個工業機器人的關節零件中，與電機軸配合的軸承安裝孔的尺寸公差可以根據 GD&T 基準目標嚴格控制，因?yàn)檫@直接影響關節的旋轉精度和使用壽命。而對于一些用于固定防護蓋板的安裝孔，公差要求就可以相對放寬，從而在保證產品質量的前提下，降低加工成本
DTAS 3D目標建立與驗證？

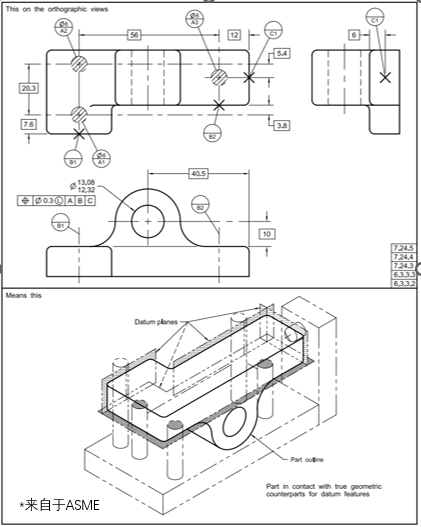

如圖所示：是一個零件帶有基準目標的公差標注，在DTAS 3D中如何建立基準目標呢？
1.建立A1、A2、A3、B1、B2、C1，定義孔基于基準ABC的位置度
2.建立零件到檢具的裝配
3.在基準要素有公差波動時，驗證孔的公差帶位置到檢具基準ABC的距離是否為理論距離。
核心
1.DTAS 3D支持ASME/ISO/GB三種公差體系，支持各種基準體系的建立與模擬，包括三面、一面兩孔/銷、 兩面一孔、基準目標321等
2.DTAS 3D支持通過動畫和建立虛擬測量等方法驗證基準體系的穩健性優劣，幾何杠桿影響等
