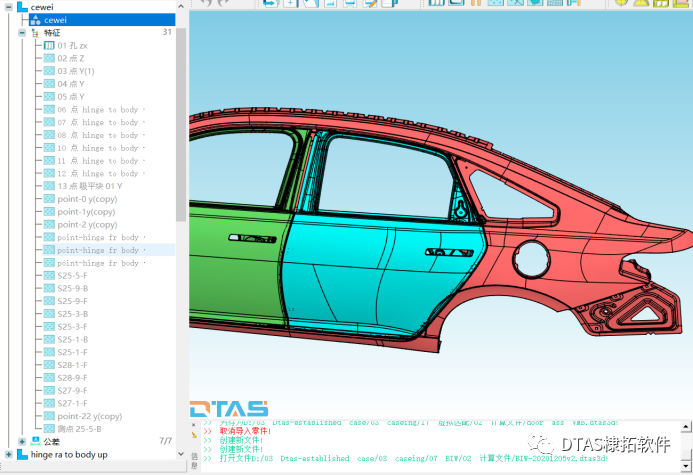

在公差仿真過程中點特征是公差仿真建模時應用最多的特征類型，如下圖所示，-工程師需要?jiǎng)?chuàng)建大量的裝配點、測量點等特征，如果全部用鼠標拾取或手動輸入坐標創建會花費大量的時間。很多公司前期在三維CAD軟件中已經設計過測量點和定位基準點，如果在公差仿真軟件中再創建一次，會給尺寸工程師帶來重復性的工作。為解決這些問題，DTAS 3D開發了點特征的導入與導出功能，主要功能為特征點批量導入/導出，并且在導入的時候可以根據幾何自動計算點的矢量方向i,j,k等，大大提高建模效率。
特征點導入步驟：
1、將在CAD軟件中的點特征數據輸出為“*.csv”文件，或手動編寫csv文件。

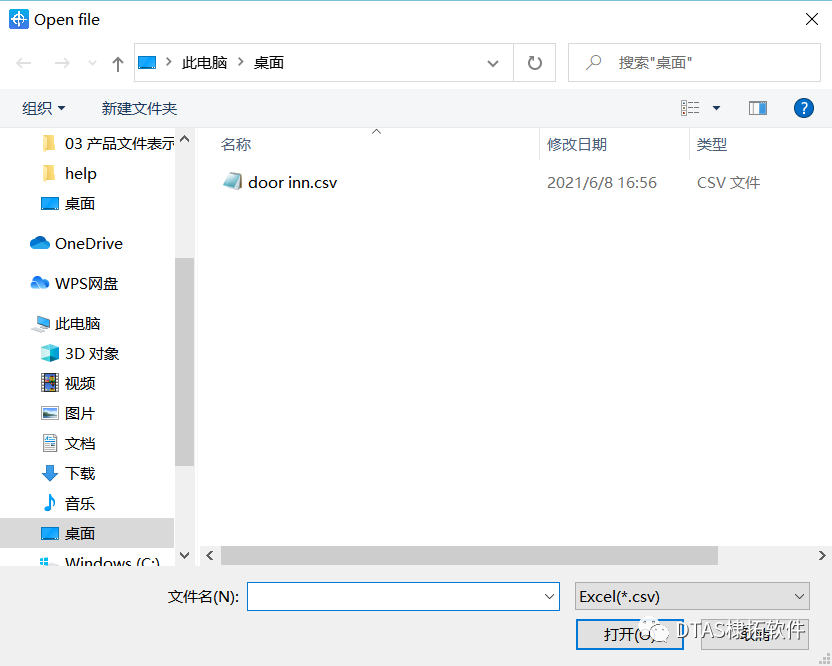

2、在目錄樹中選擇要導入點的part，再點擊特征點導入命令，彈出地址選擇對話框，選擇需要導入的文件，并點擊“打開”。

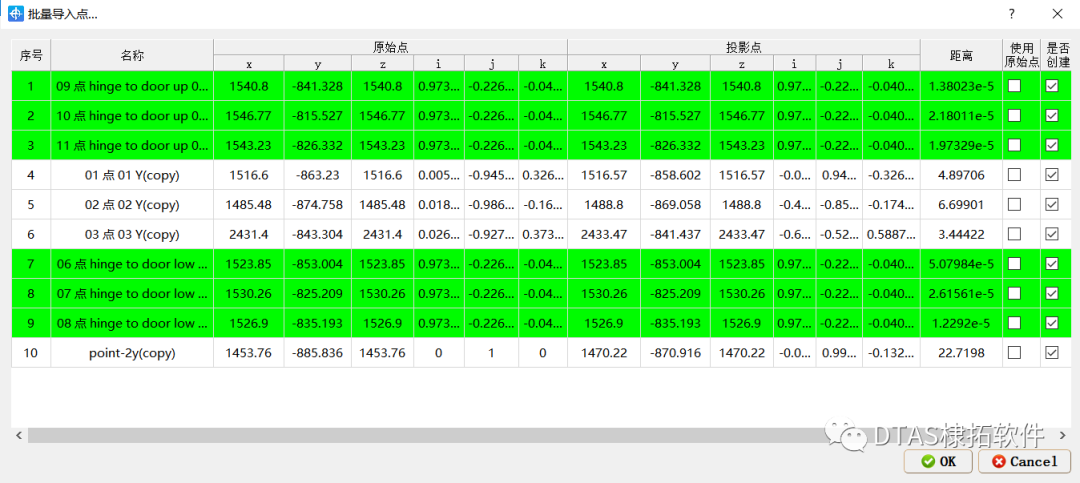

3、點擊打開按鈕后，會彈出導入點數據列表。在列表中會顯示導入的原始點的坐標，及投影到幾何體上的投影點坐標。在幾何體上點顯示為綠色，不在幾何體上的點為白色。同時需要選擇（在最后兩列的勾選框中勾選）是否將不在幾何體上點的投影到幾何體上。
注：特征點導入的格式及規則：
特征點導入：特征點導入命令提供了導入外部坐標點功能，能夠識別“*.csv”文件。
點特征文件要求如下：
1）特征點文件包括特征名稱、坐標（3列）、矢量方向（3列）共7列，默認前4列為特征名稱和坐標方向，少于4列不能識別，緊隨其后的3列識別為矢量方向。
2）特征點名稱缺失時按系統默認命名規則自動命名。
3）X、Y、Z坐標列出現缺失或非數字字符時，該點舍棄。
4）I、j、k矢量方向列出現缺失或非數字字符時，DTAS會自動判斷點的矢量方向。
特征點導入文件格式
特征點導出步驟：

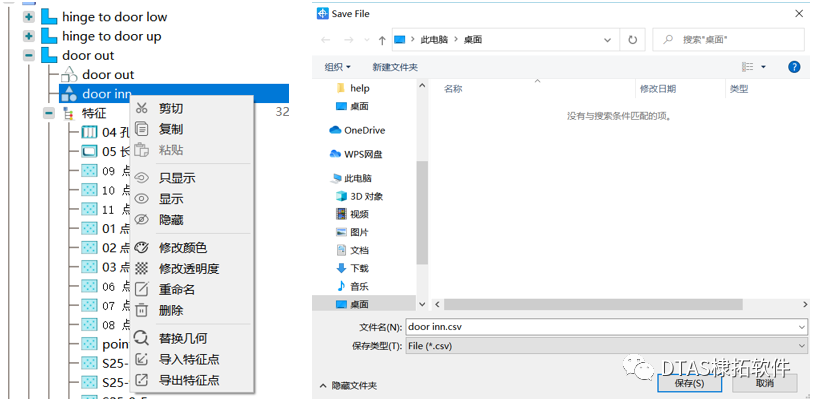

1、鼠標右鍵點擊要導出點的piece，在下拉菜單中選擇導出特征點。彈出保存文件界面，選擇存放地址，保存文件。

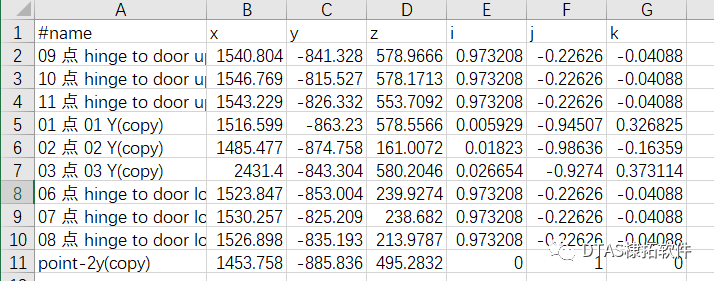

2、使用Excel打開剛才保存的文件如下。導出的點文件還可以用于測量計劃的編輯或其它公差仿真模型的建立等。
