DTAS 3D尺寸公差分析及尺寸鏈計算軟件電池包公差仿真案例
一、輸入信息
默認假設條件
a.所有的零件均被假定為剛性體，除非有特殊說明。
b.所有的仿真結果均不體現由實際的環境條件所引起的變化。
c.所有的仿真結果均不體現熱變形、熱膨脹、震動等條件引起的變化。
d.所有的公差設定均為正態分布，除非有特殊說明。
e.所有的零件公差設定均是基于95.45%，±2σ作為輸入。
f.所有的仿真結果均是基于99.73%， ±3σ統計結果，模型模擬5000次的裝配。

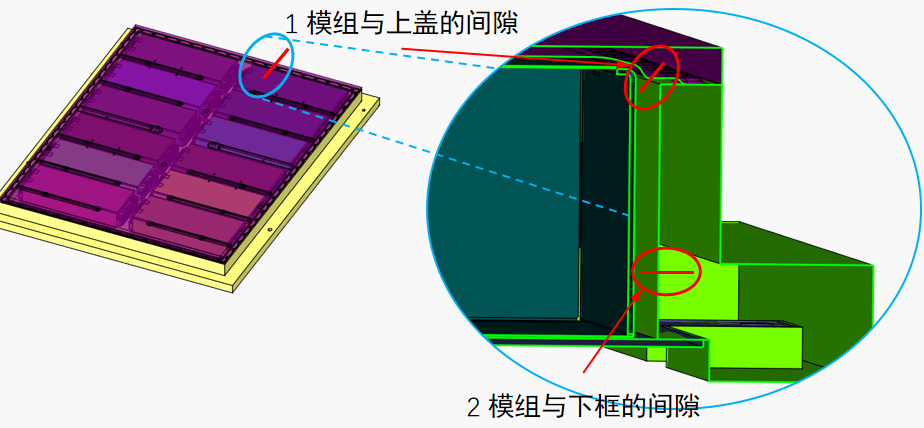

計算目標：
1 模組與上蓋的間隙
2 模組與下框的間隙

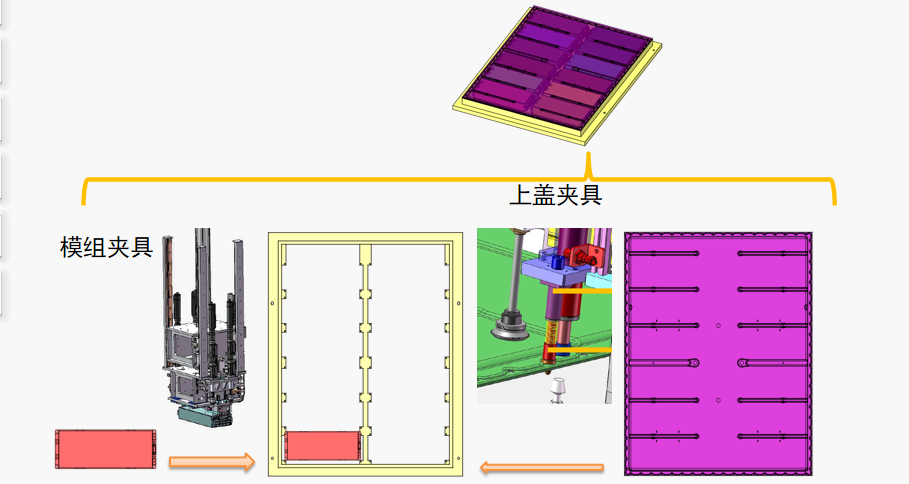

裝配說明：
1.下框安裝到AGV小車上
2.模組通過夾具自動裝配的下框上
3.上蓋通過夾具定位安裝到上框上

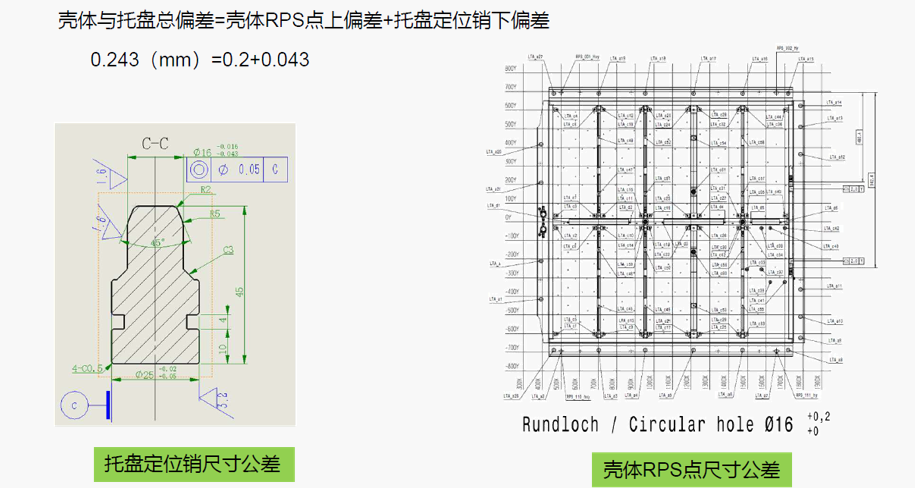

公差定義：下殼體與AGV小車 （同前）

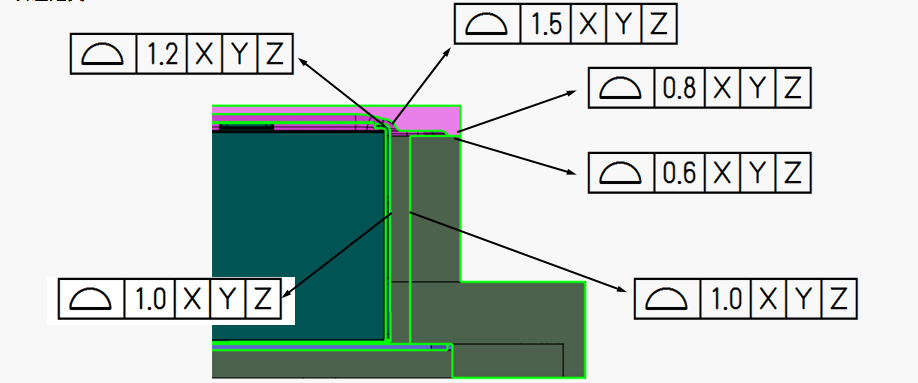

公差定義：模組裝配

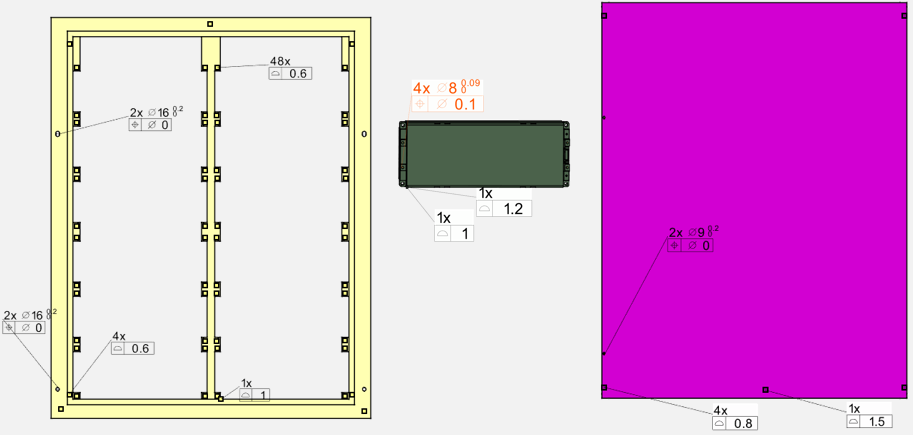

公差定義：
二、裝配建模

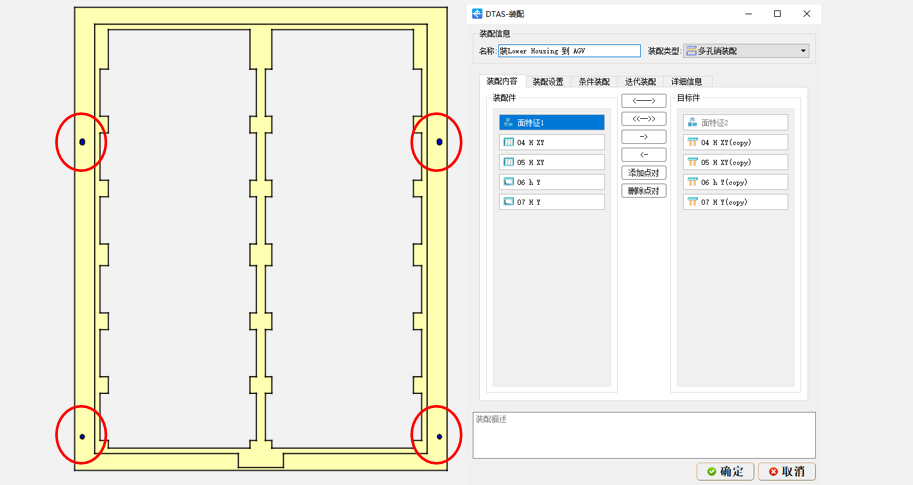

通過多孔銷裝配將下框裝配到AGV小車上

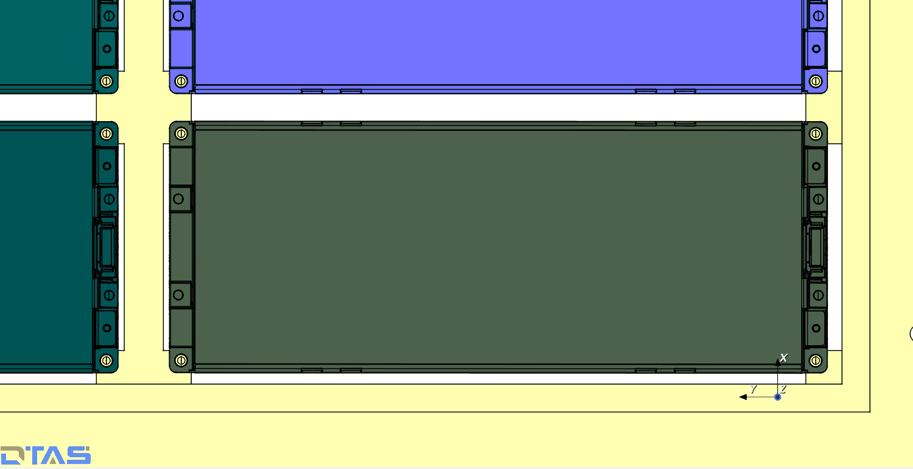

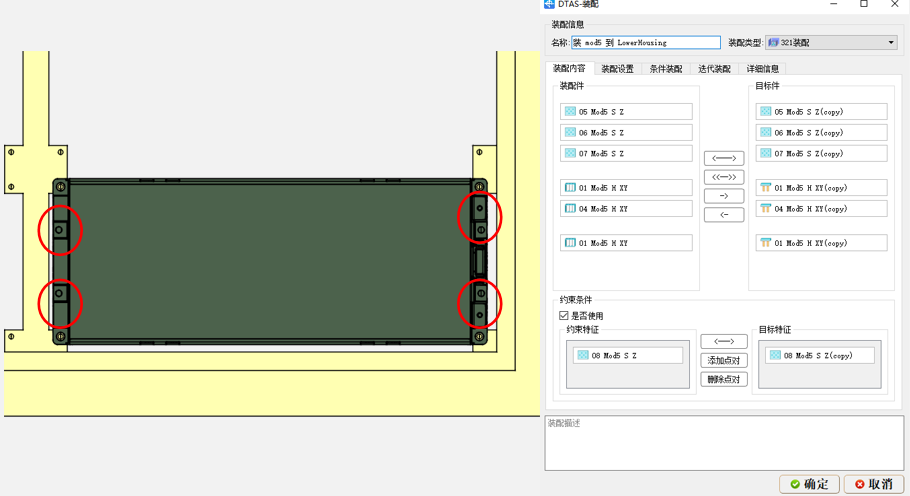

通過321裝配將模組裝配到下框上

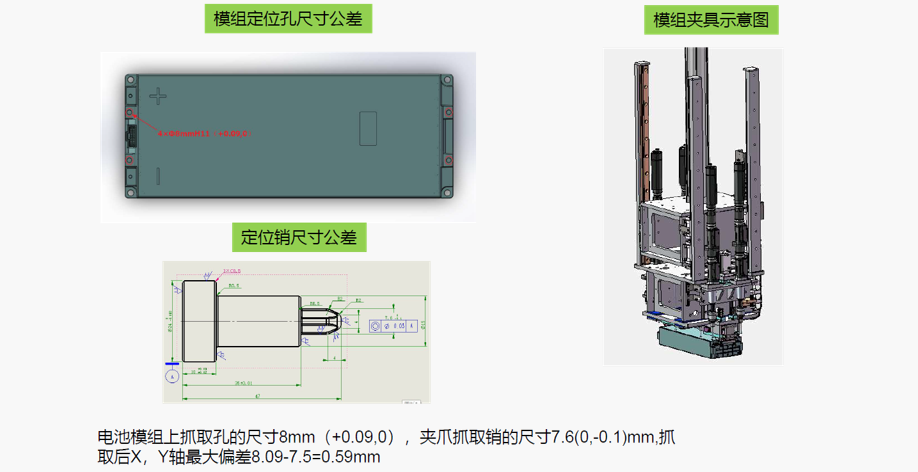

模組夾具抓取模組的時候要保證4孔同時進入，因此需要增加迭代

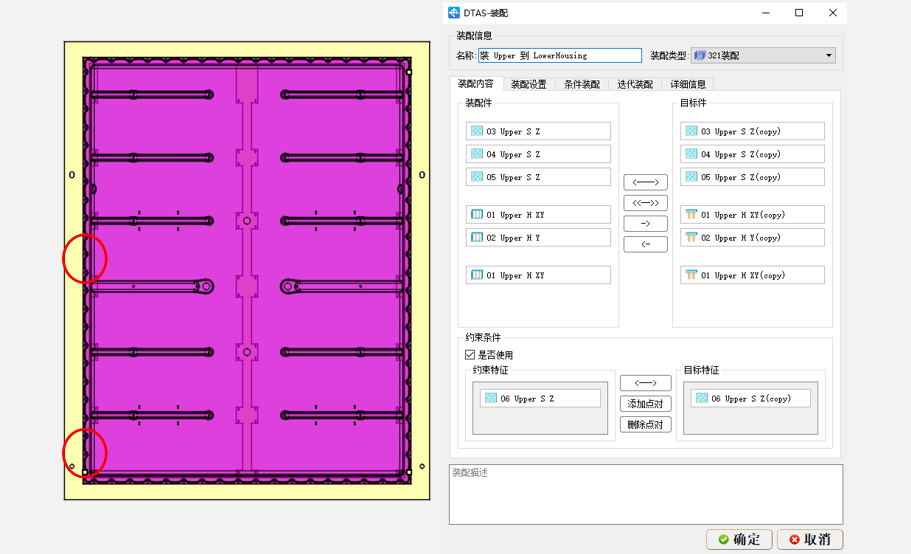

通過321裝配將上蓋裝配到下框上

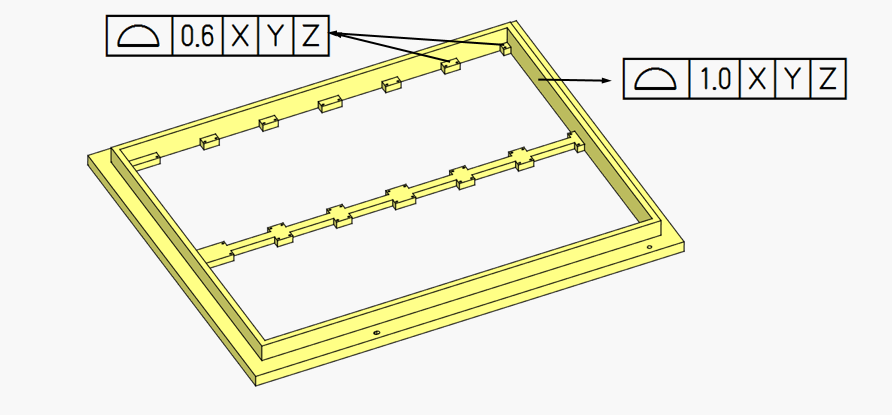

三、公差定義
四、仿真結果

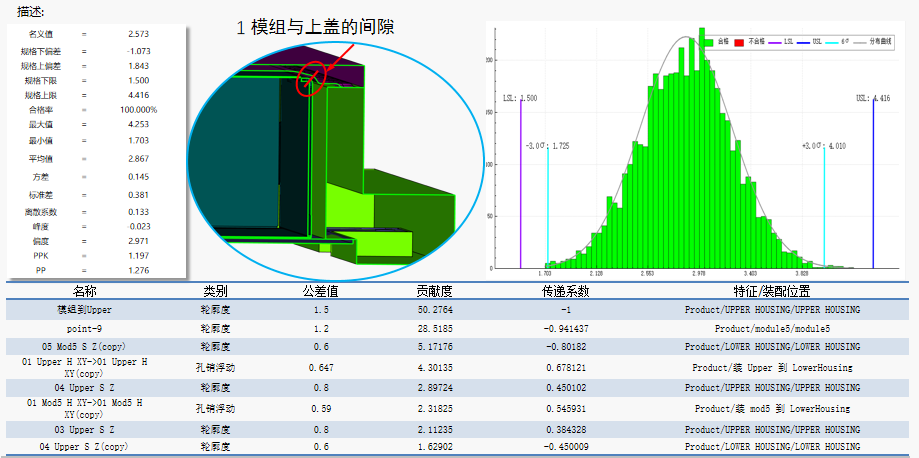

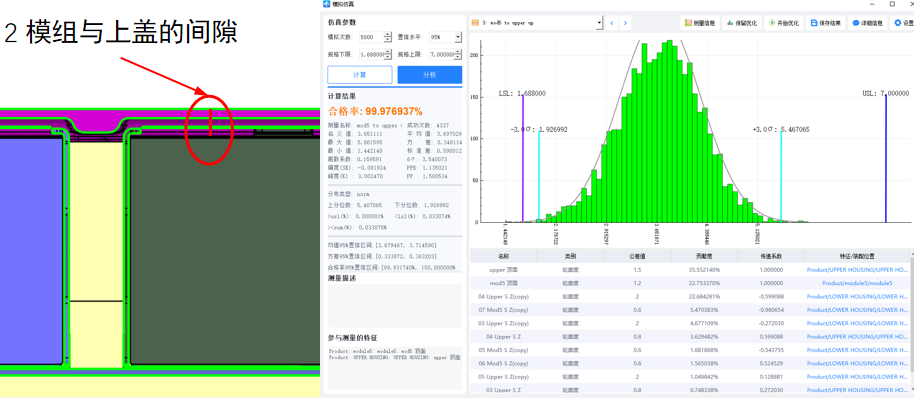

兩點之間距離 - 模組到Upper

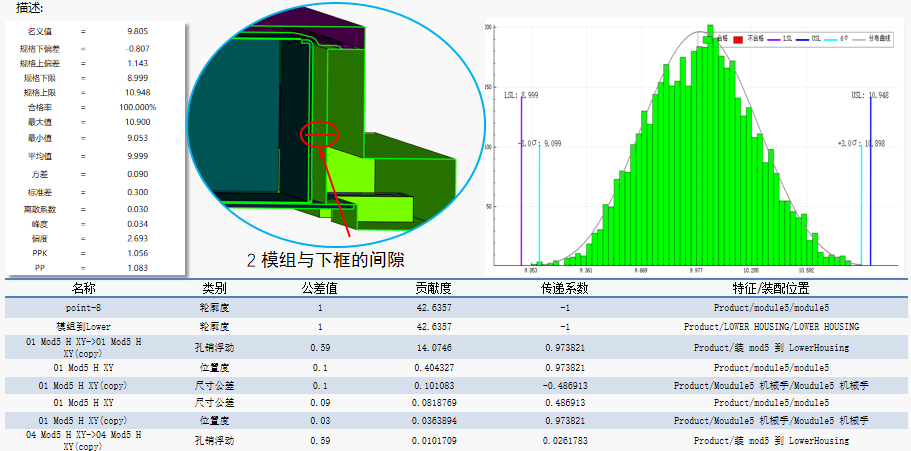

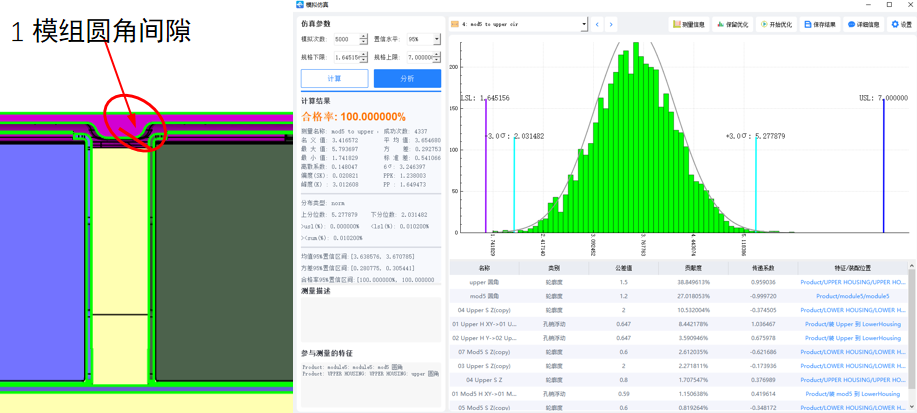

兩點之間距離 - 模組到Lower
兩點之間距離 - 模組到Upper

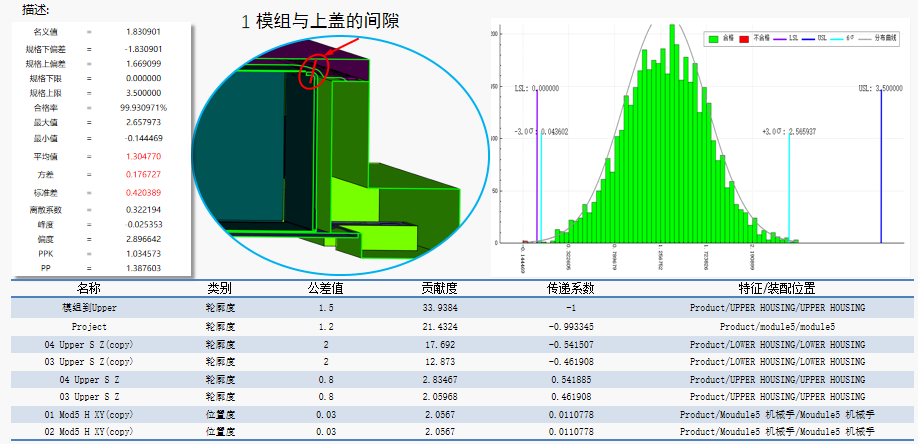

按新模型間隙1.3做的計算結果。發生干涉的概率只有0.07%
