一、工程問題描述
問題描述：
電池包是新能源車的重要組成部分，其上下殼的可安裝性對電池包的安全及密封等有著重要影響。

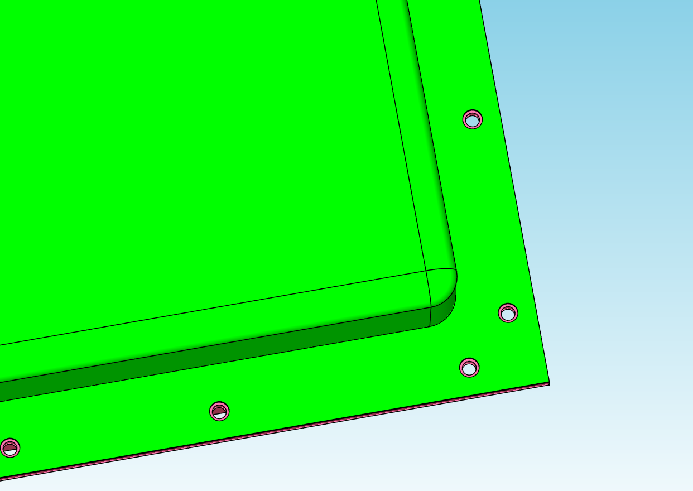

通常上下殼體通過周邊50-80個螺栓固連。本案例利用DTAS3D公差分析及尺寸鏈計算軟件建立電池包三維公差仿真分析模型，利用蒙特卡洛方法來評價上下殼的螺栓一次性通過的合格率是多少，并找到影響其的關鍵因素比如公差裝配等，從而指導上下殼體的公差設計及工藝設計等。
在建模過程中,創造性的引入了AI人工智能技術，使得分析建模效率大大提高。
二、分析流程
默認假設條件
a.下殼體被假定為剛性體，上殼體分塊，每塊為剛性體。
b.所有的仿真結果均不體現由實際的環境條件所引起的變化。
c.所有的仿真結果均不體現熱變形、熱膨脹、震動等條件引起的變化。
d.所有的線性公差設定均為正態分布，所有圓形公差帶均默認為瑞利分布，除非有特殊說明。
e.所有的零件公差設定均是基于99.73%，±3σ作為輸入。
f.所有的仿真結果均是基于99.73%， ±3σ統計結果，模型模擬5000次的裝配。

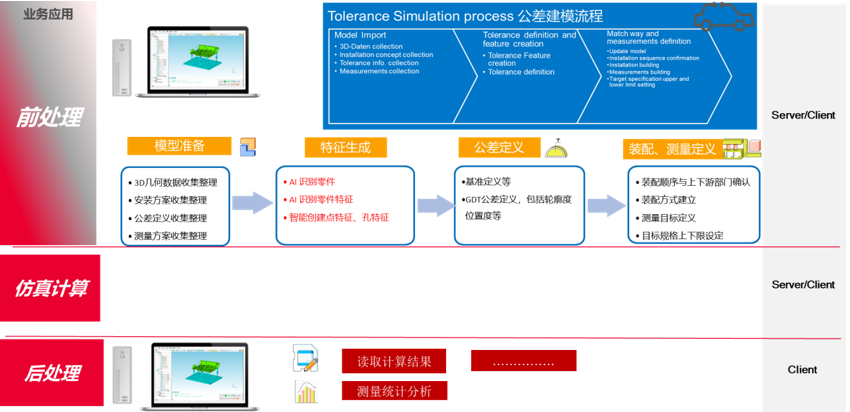

三、智能建模
1、公差特征生成
痛點：
周邊一圈的孔對(50-60對)，如何快速建立，減少用戶繁瑣重復的工作
如何快速建立公差、裝配、測量等
解決方案：
1.人工智能快速精準的識別上下殼的孔對，包括孔直徑、位置方向等，無需用戶鼠標操作

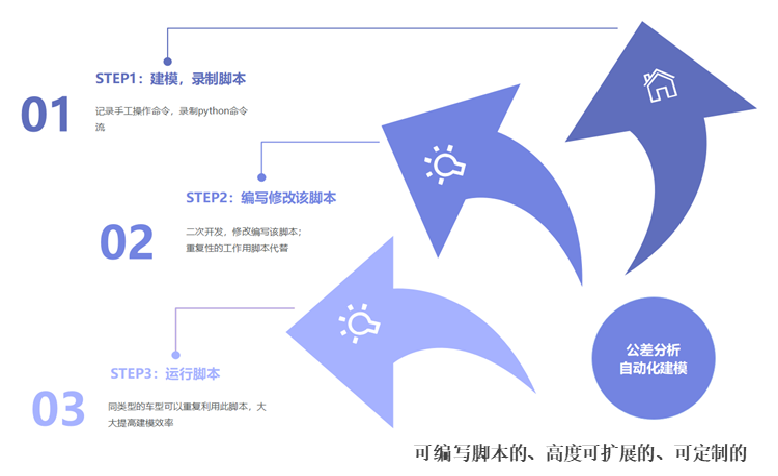

2.Python自動創建公差、裝配、測量

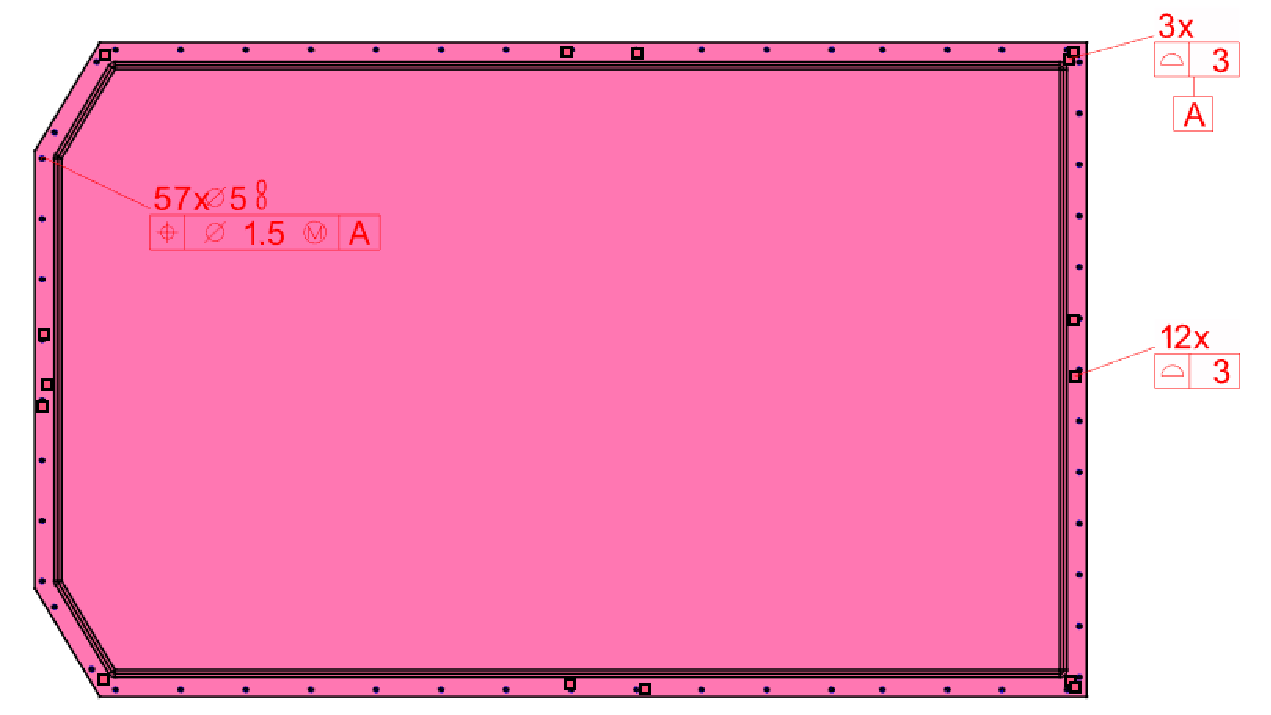

2、公差定義

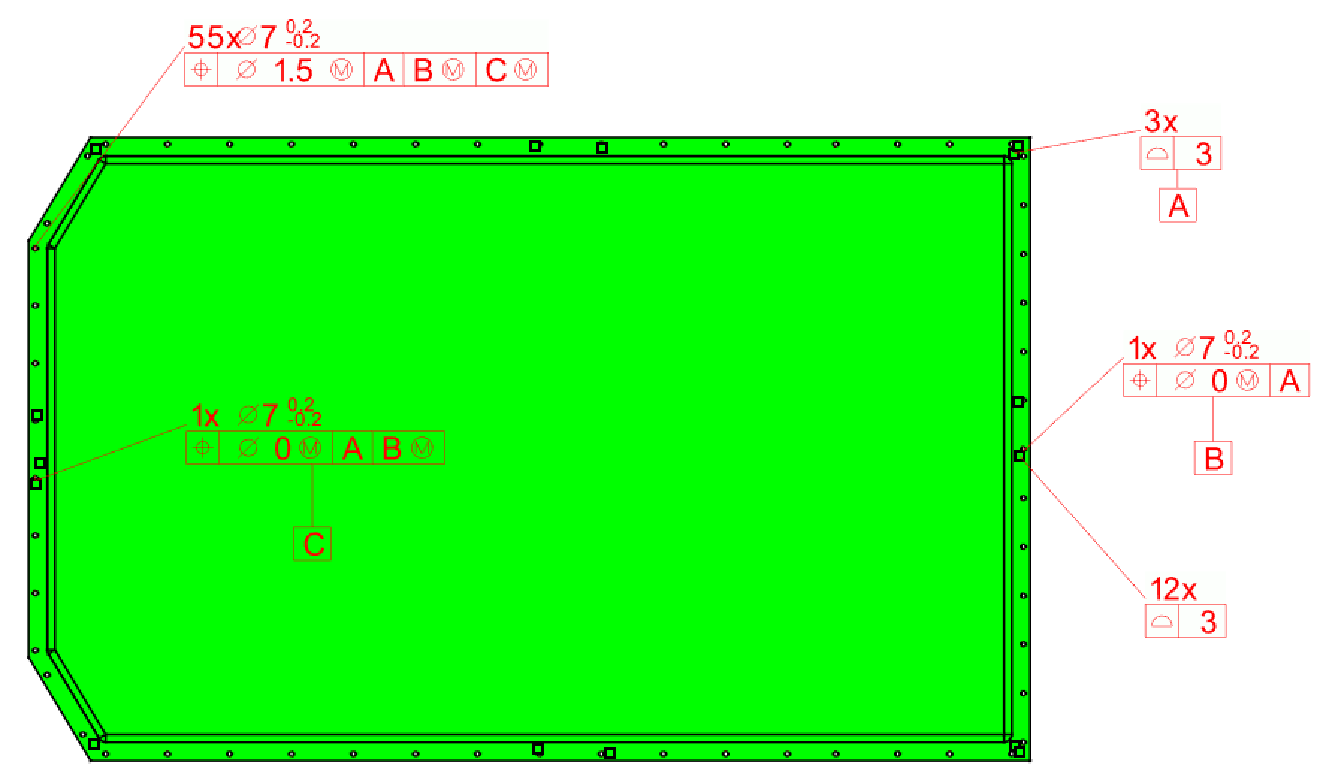

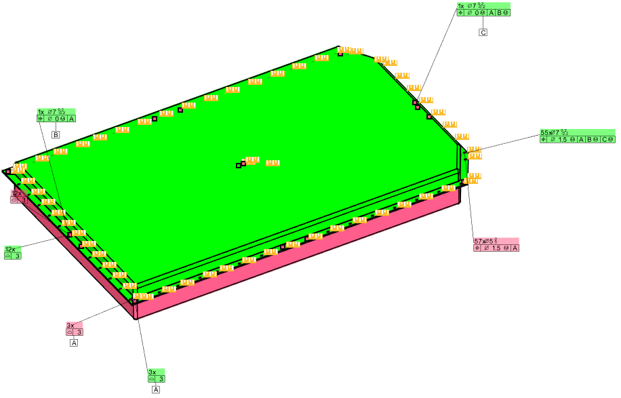

3、裝配創建

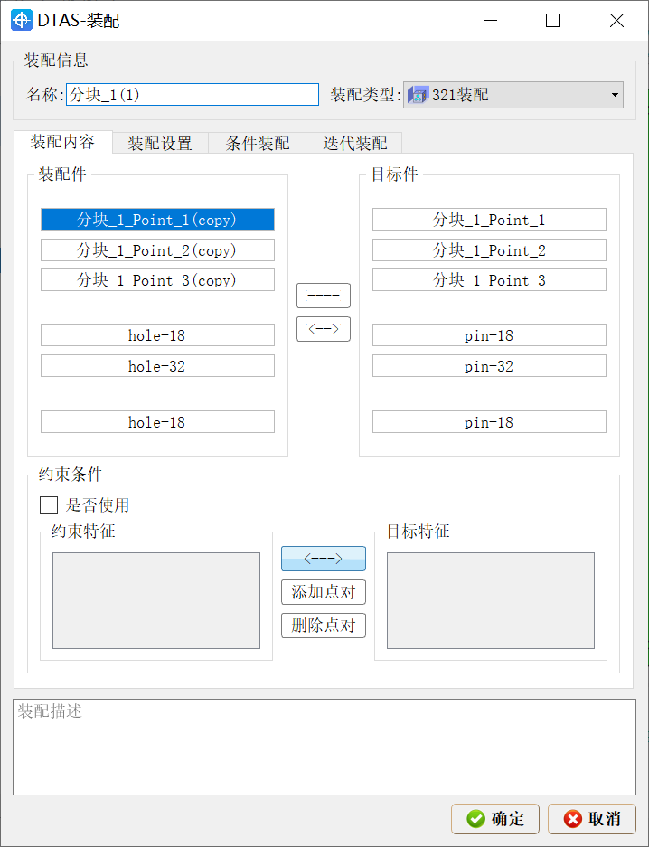

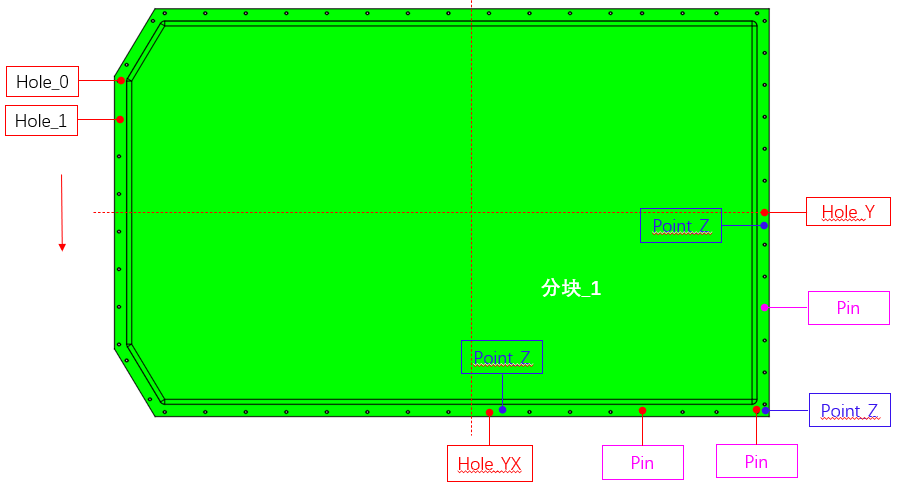

分塊_1到殼體上
第一基準Z： 定位面定位到殼體定位面上
第二基準Y：分塊_1對角孔Hole_18到殼體定位銷上
第三基準X：基準孔B（Hole_32）定位到殼體定位銷上

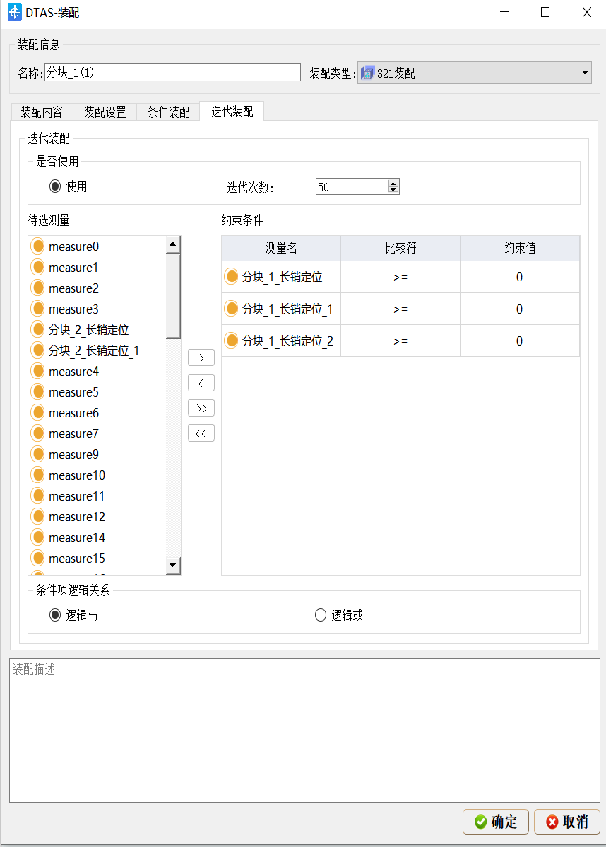

迭代裝配設置
4、DTAS3D尺寸公差分析及尺寸鏈計算軟件測量定義

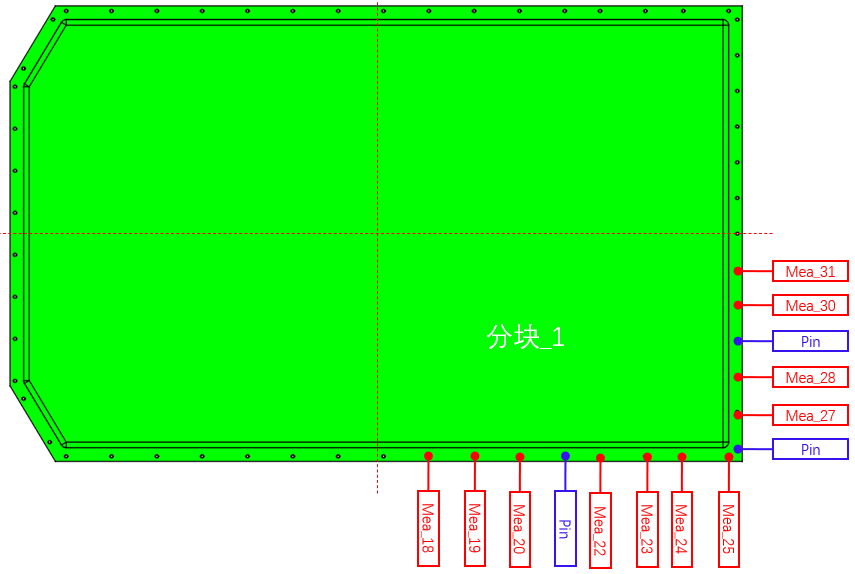

1.創建分塊_1區域內各安裝孔測量，測量方式：孔銷最小間隙

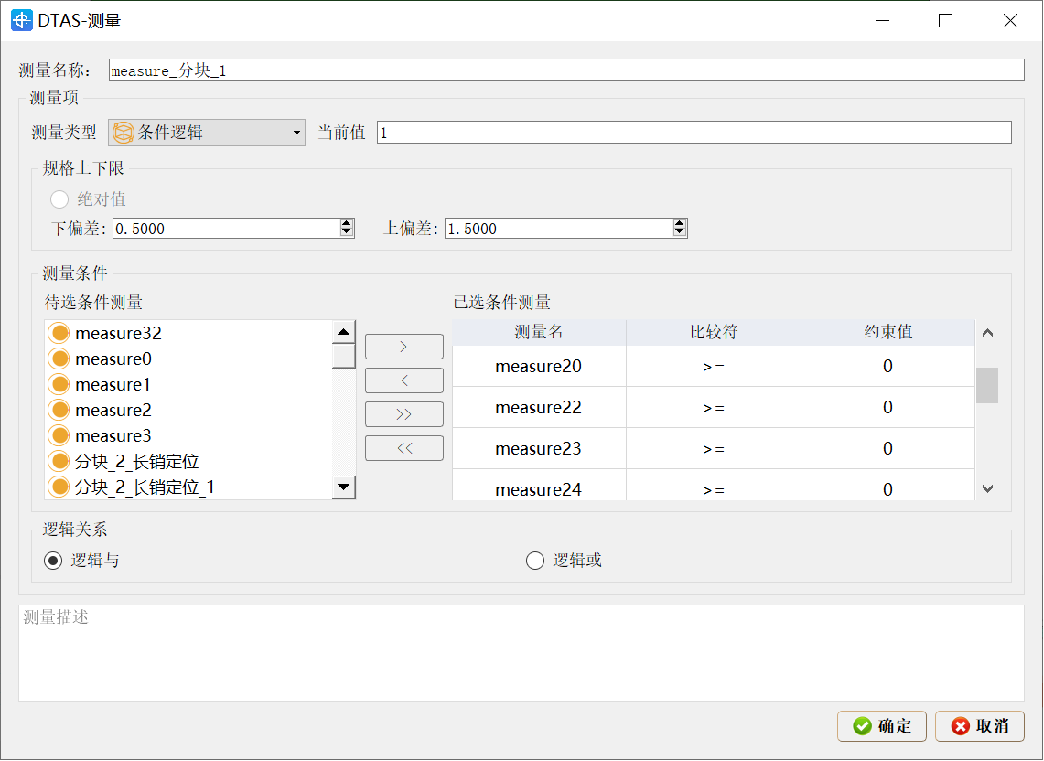

2.創建區域內所有孔安裝成功率測量，測量方式：條件邏輯

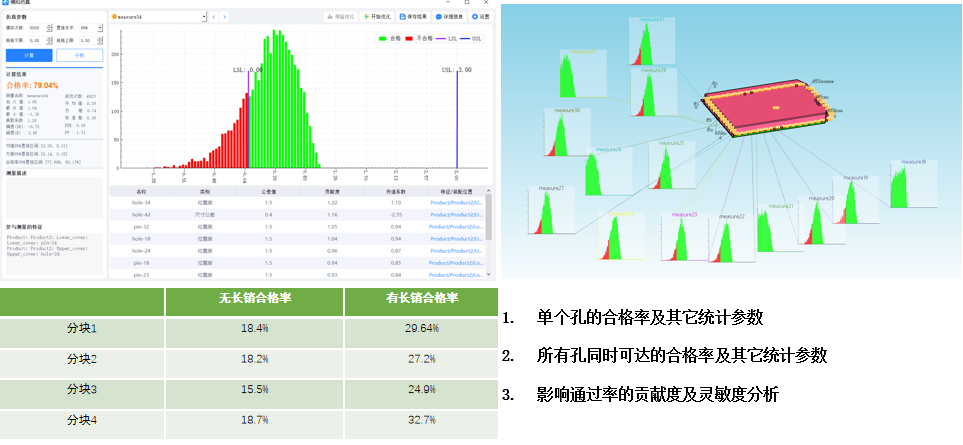

四、結果分析

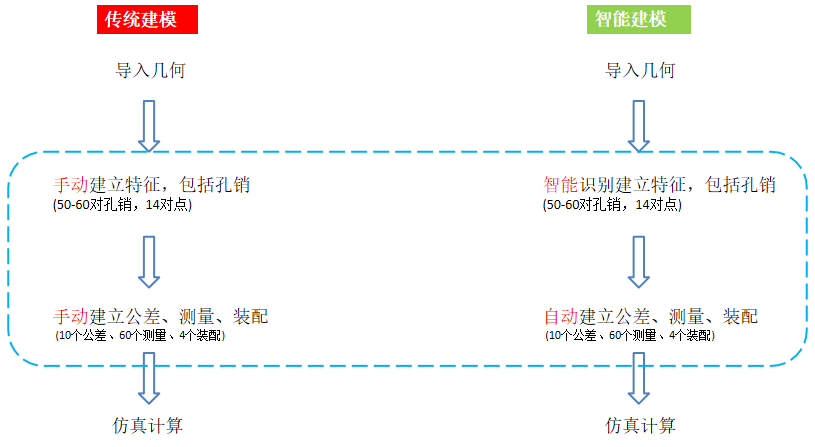

五、傳統VS智能
