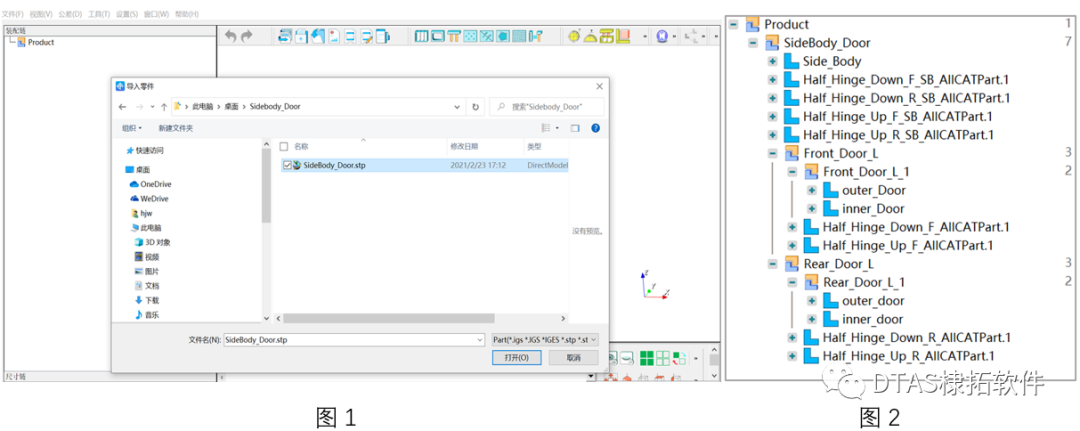

導入Stp文件。stp文件中除了包含幾何信息外還包含各零件的總成關系。DTAS可以解讀總成層級關系。如果公差仿真需要導入一個總成，可以采用此種方法導入。如圖1、圖2所示。

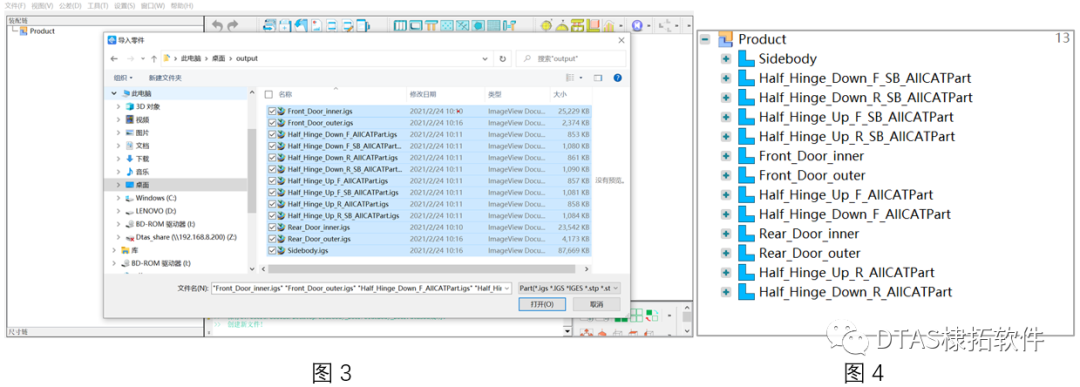

支持單個或批量導入，支持指定導入的位置。批量導入的多個igs或step文件均以part的形式從屬于同一product，如圖3、圖4所示。

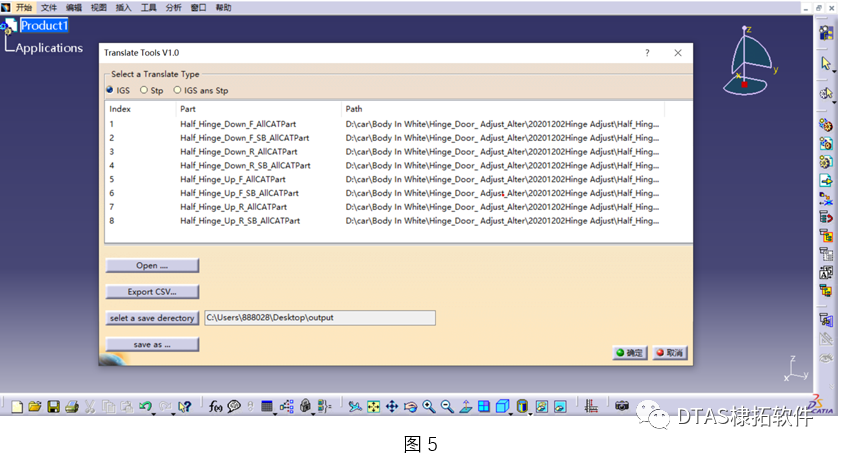

為了快速批量將其它CAD數據轉換為igs或Step文件，可以借助TranslateTool進行批量轉換，可以大大提高效率，如圖5所示。
數據加密。很多公司出于保密從CATIA其它軟件導出的igs或step文件為加密文件，如果DTAS直接讀取會有相應的報錯提示?？梢月?lián)系相關IT部門將dtas加入加密名單，這樣就可以正確讀取igs或step文件。關于直接讀取CATIA、UG等數據。此相關技術已經很成熟，只需相關的接口就可以。
