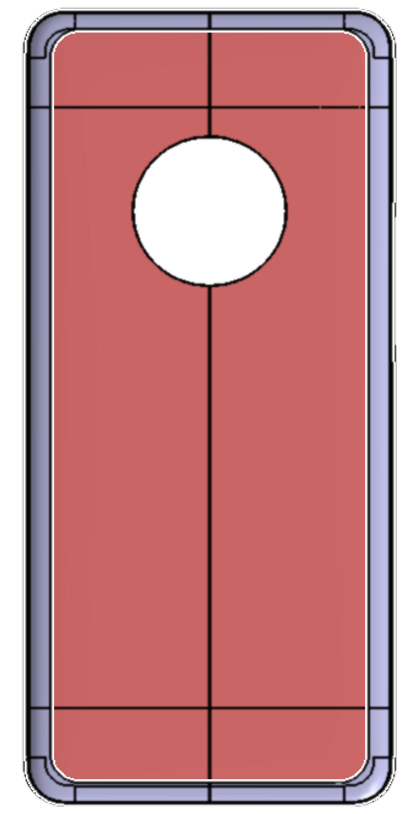

仿真要求說明：計算長邊裝配間隙G1-G6
步驟一：首先雙面膠②放在一個工裝中，外形定位，然后將后蓋①放入到工裝中，也是靠外形定位。最后將玻璃后蓋與雙面膠壓緊貼合。
步驟二：后蓋合件由視覺設備垂直裝在五金中框③上，視覺設備重復精度0.07mm。

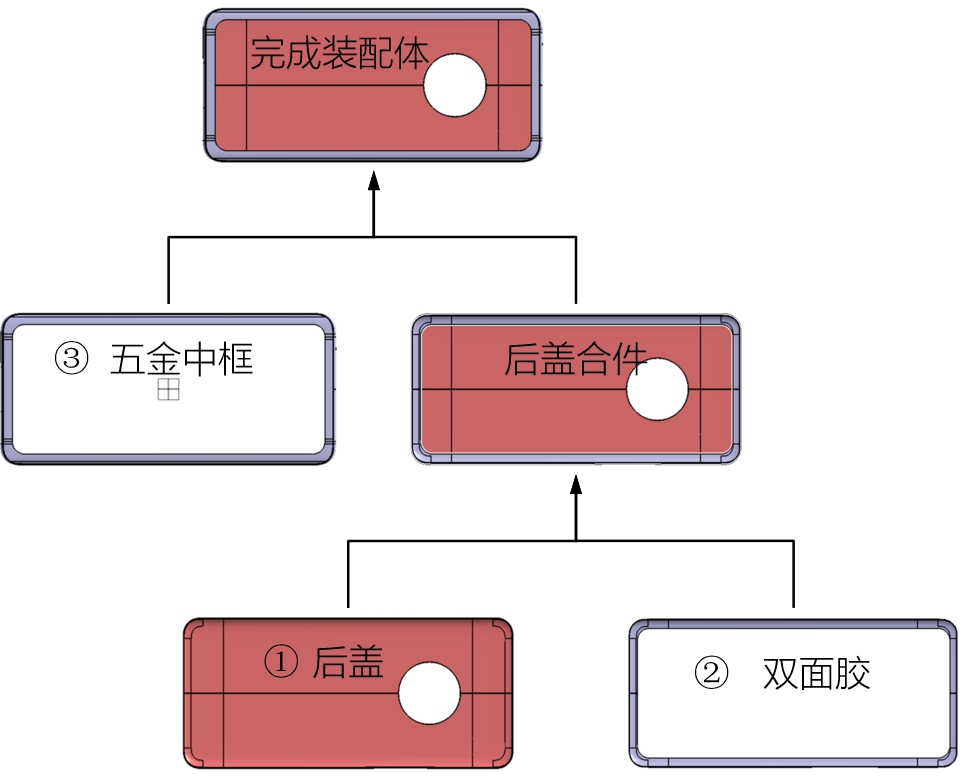

裝配分析

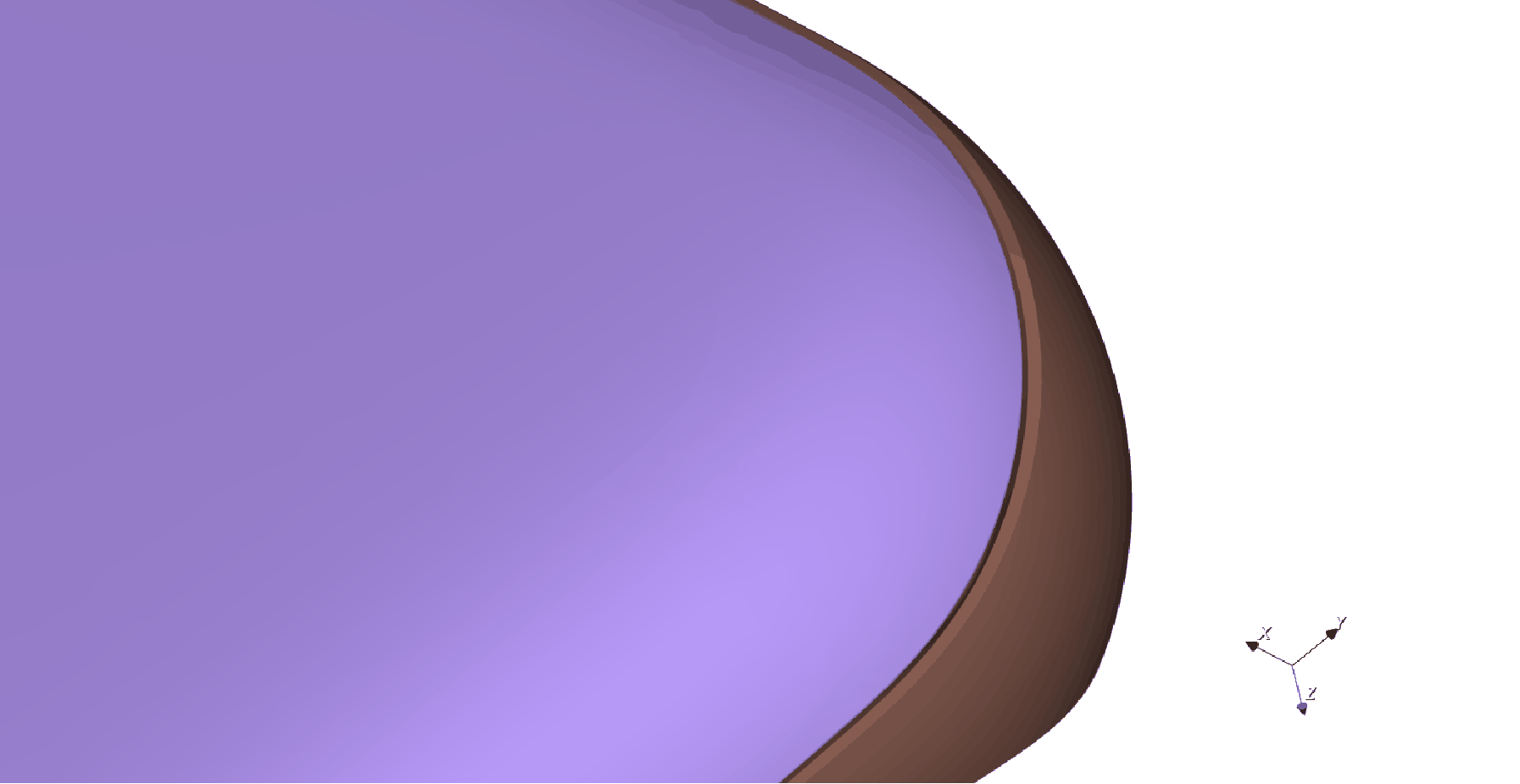

雙面膠粘接說明：為柔性材料，弧度可完全自適應玻璃后蓋和五金中框，故雙面膠的長寬弧度等對縫隙沒有影響。但是雙面膠粘接之后的厚度對縫隙有影響。雙面膠設計厚度0.35mm，粘接后預計壓縮為0.33mm~0.35mm。
在DTAS3D中，對雙面膠的粘接效果可以通過如下兩種形式：
1.通過虛擬件將膠帶拆分成多段，模擬柔性體的變形。
2.將雙面膠與后蓋板視為整體，雙面膠的厚度公差，直接添加到后蓋的安裝點上。
后蓋合件安裝說明：后蓋合件通過視覺裝配，每條對齊邊選擇兩點，代表一條邊。
四邊控制方向為X、Y兩個方向。
將視覺設備重復精度±0.07mm，添加到匹配邊的公差中，體現(xiàn)視覺定位系統(tǒng)的偏差。
Z方向通過雙面膠與中框的粘接點控制。
設計公差：
寬度公差± 0.1
長邊弧高公差﹢0.12/-0.12
第一步：后蓋與雙面膠粘膠建模
后蓋粘膠：

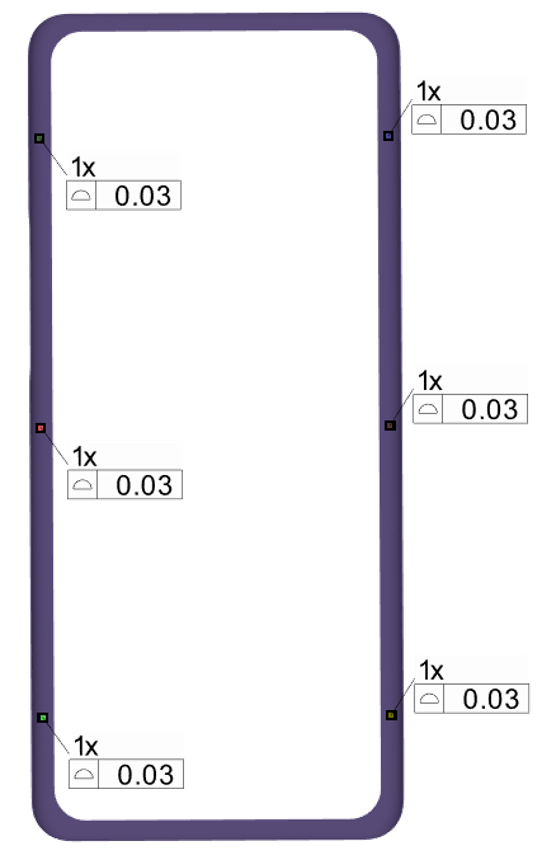

由于膠帶為柔性體，在DTAS3D公差仿真軟件中，采用將膠帶分割為多段的方式模擬。
本案例中，將膠帶分割為6個分段，每個斷面代表一個膠帶的分段。

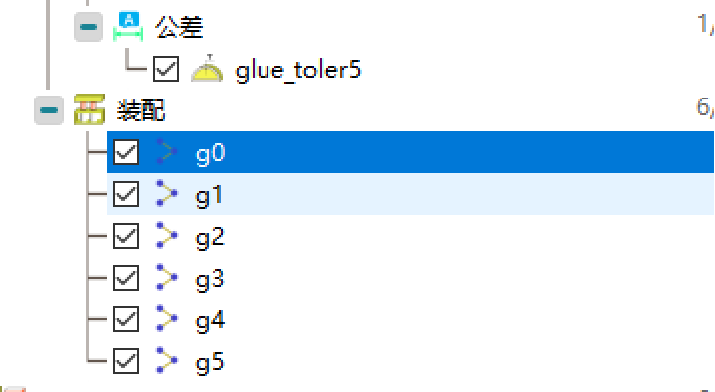

每段膠帶分段獨立的與后蓋使用點點裝配，代表膠帶與后蓋緊密粘接。

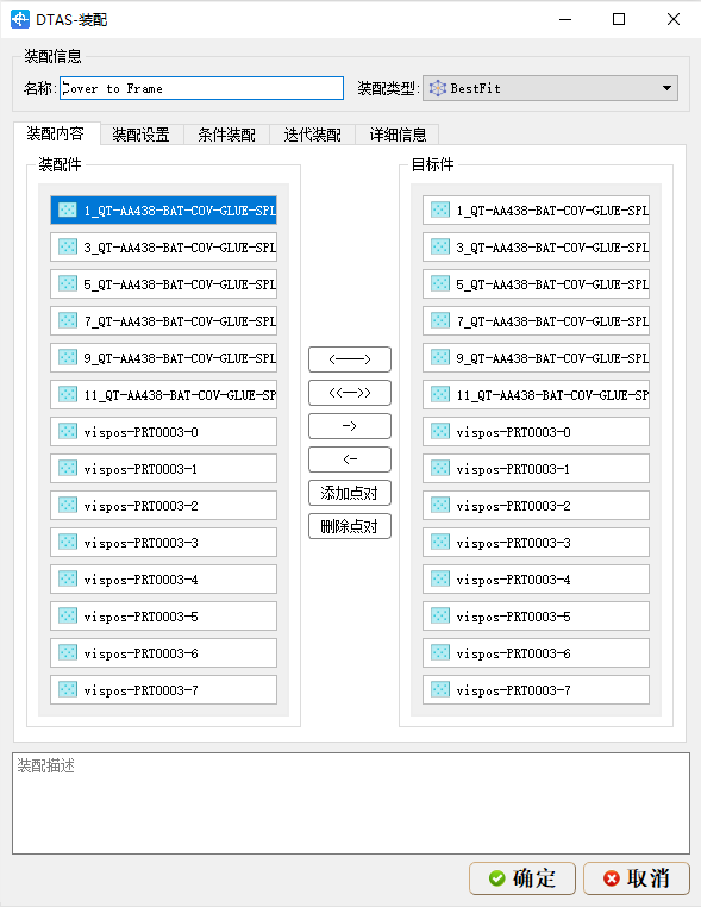

第二步：后蓋合件視覺裝配建模

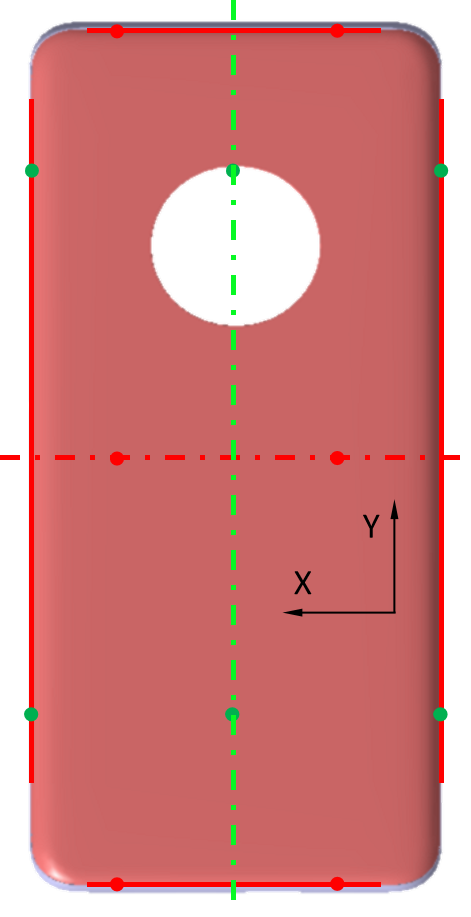

后蓋合件采用視覺系統(tǒng)對齊X、Y兩個方向。對齊點如圖所示。Z向為膠帶與中框的粘接面控制，選擇6個膠帶分段點。

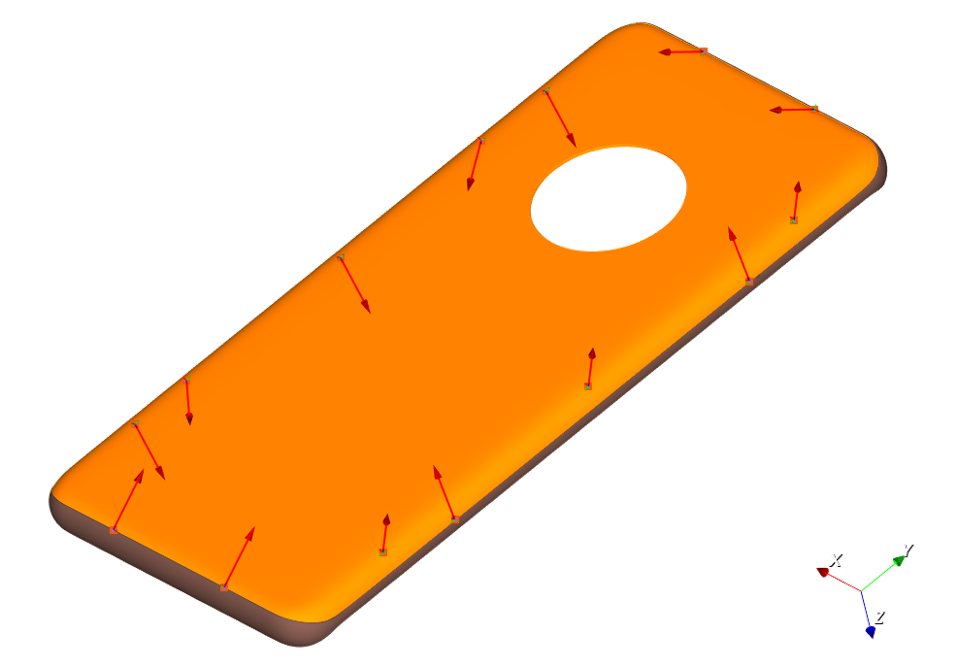

裝配浮動動畫

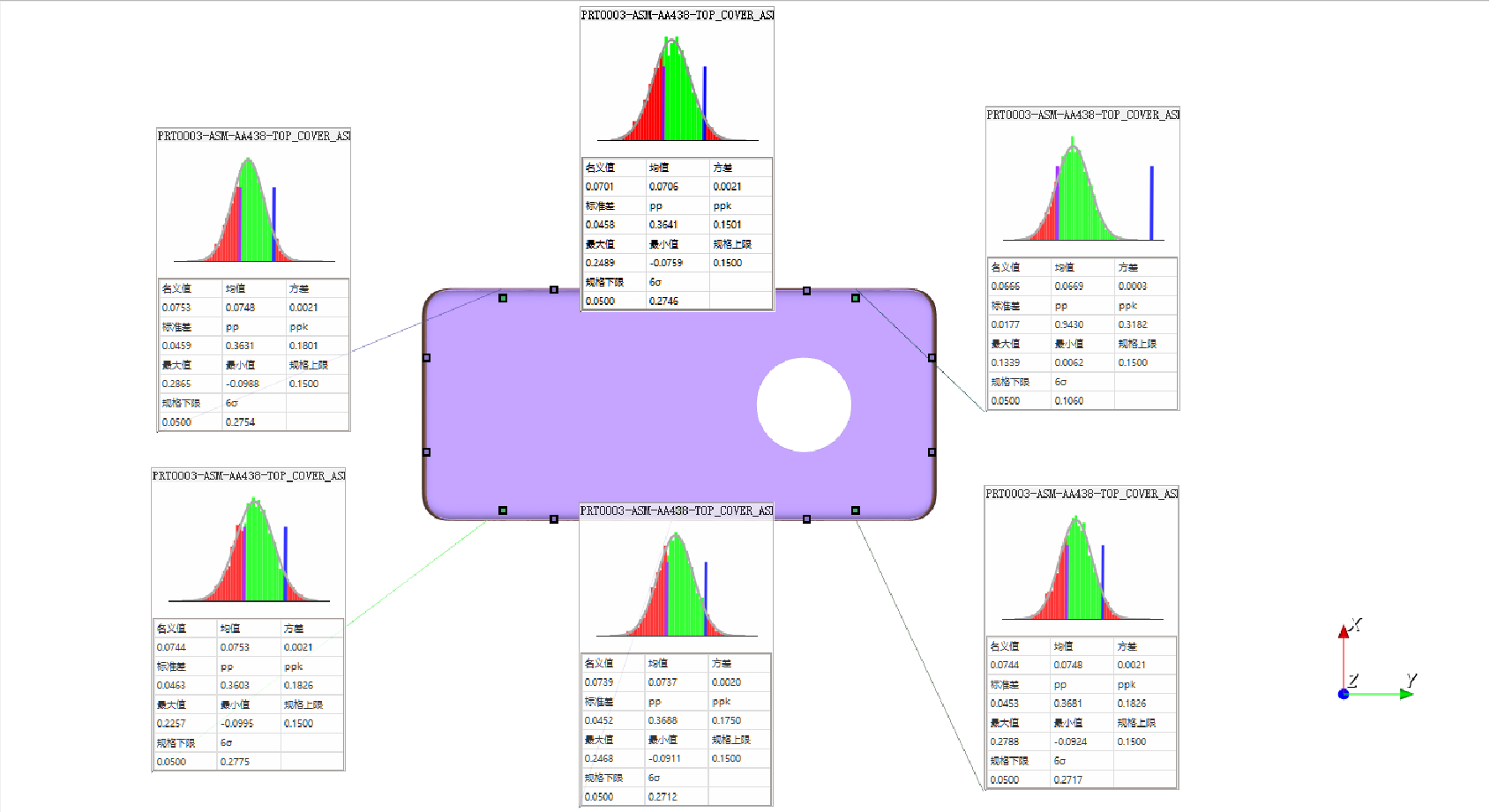

仿真結果
