電機氣隙尺寸公差分析尺寸鏈計算報告
模型準備
問題描述：

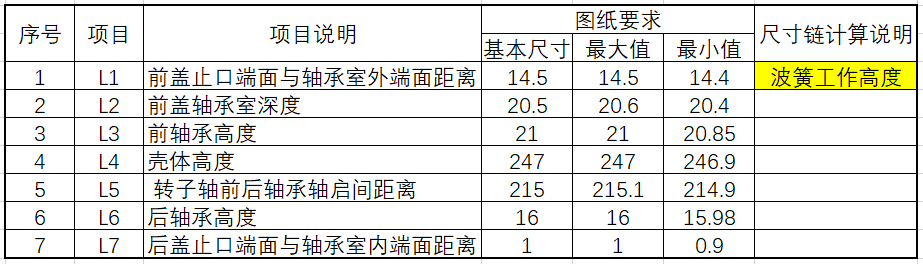

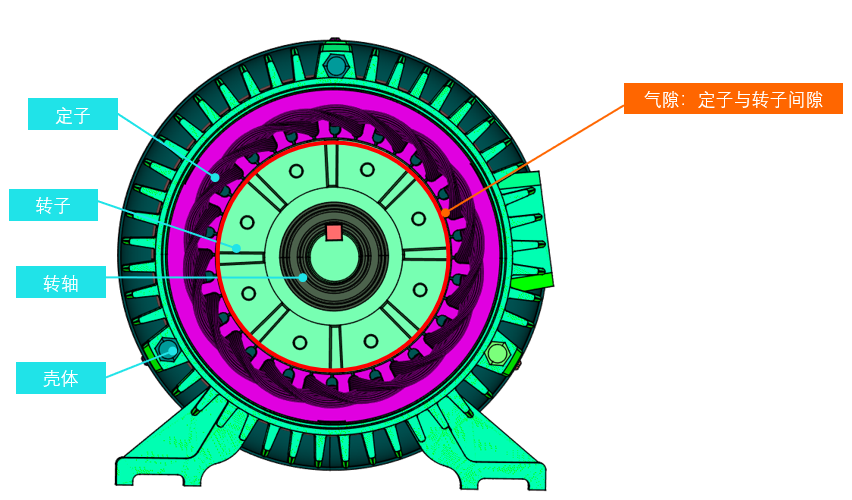

氣隙對電機的各種性能，均有一定的影響。在電機設計和制造過程中，都被視為關鍵尺寸控制指標之一。在當前公差和制造工藝下，電機氣隙滿足什么樣的分布規律？

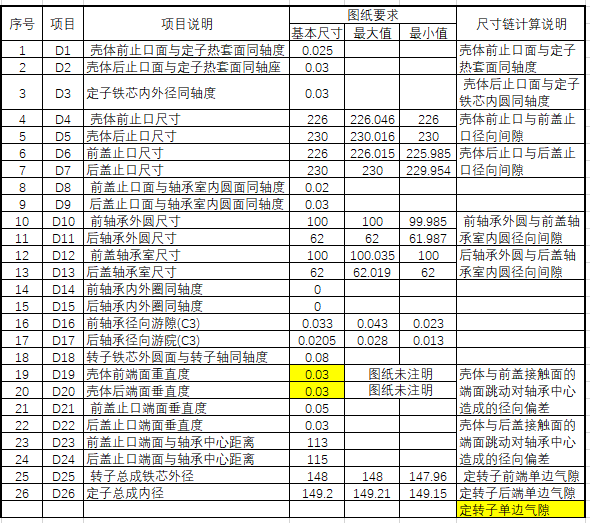

零件尺寸
模型創建
裝配建立

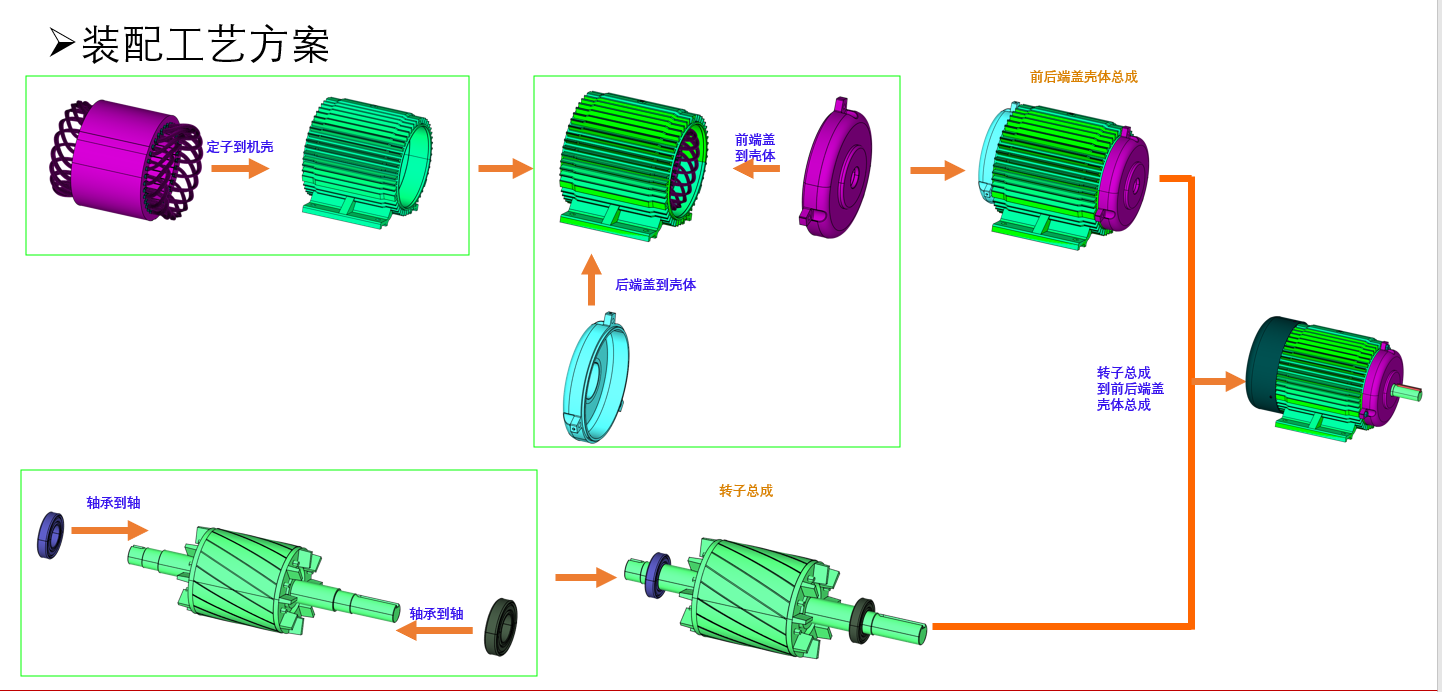

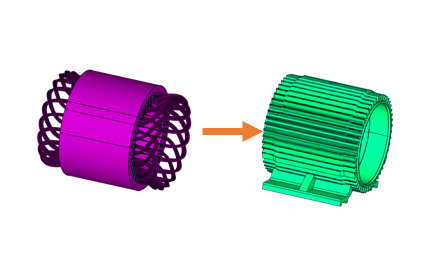

Step1：定子安裝到機座

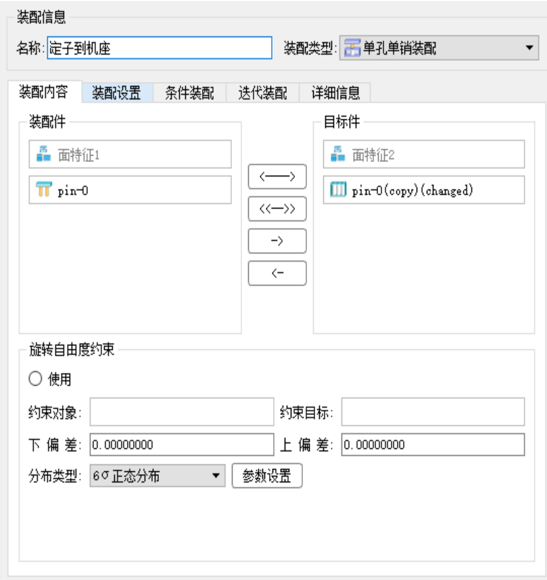

裝配方式：單孔單銷

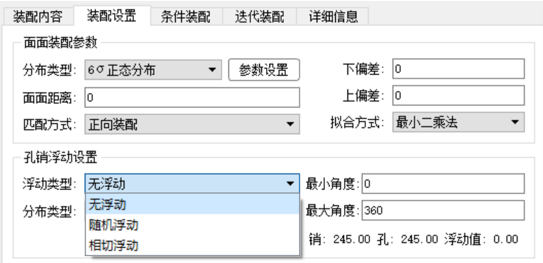

注：定子外徑與基座內徑通常是過盈配合，將孔銷浮動方式設置為無浮動，可以模擬過盈配合。

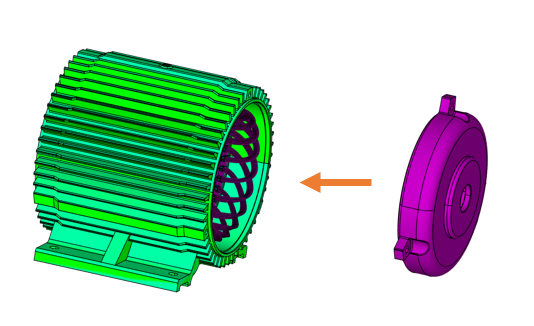

Step2：后端蓋安裝到機座
裝配方式：321

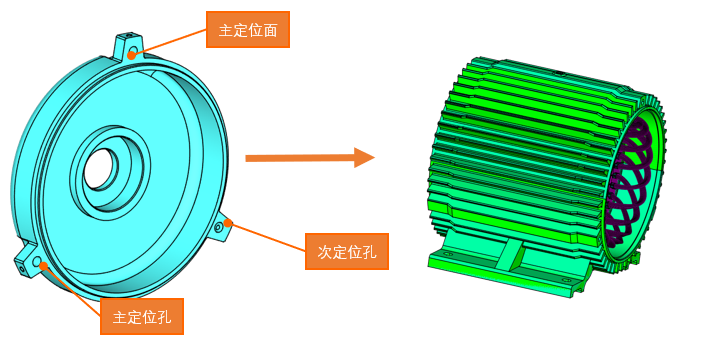

注：后端蓋徑向止口作為主定位面，后端蓋軸向止口作為主定位銷，選擇一個后端蓋緊固孔作為次定位孔。
Step3：前端蓋安裝到機座

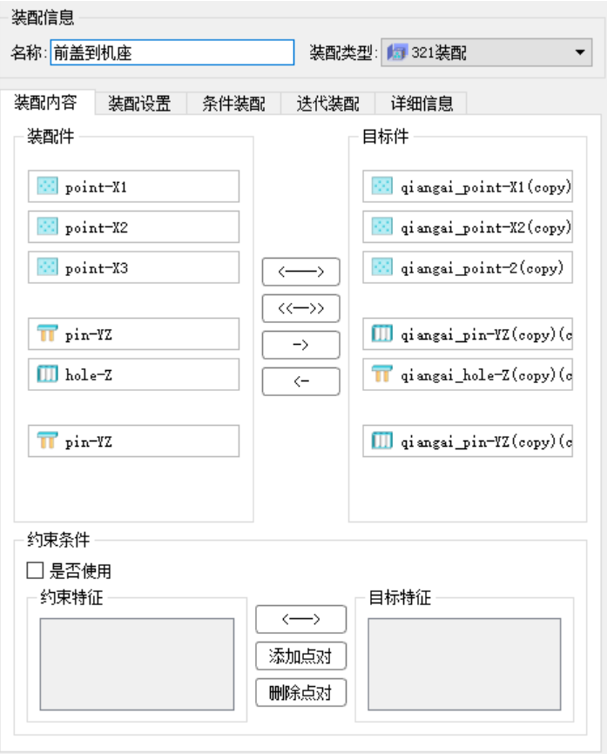

裝配方式：321
注：前端蓋徑向止口作為主定位面， 前端蓋軸向止口作為主定位銷， 選擇一個前端蓋緊固孔作為次定位孔。

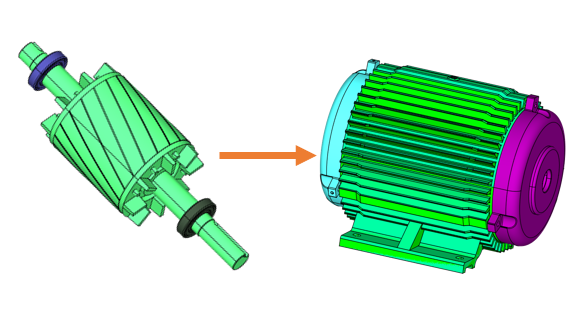

Step4：轉子總成安裝到前后端蓋機座總成

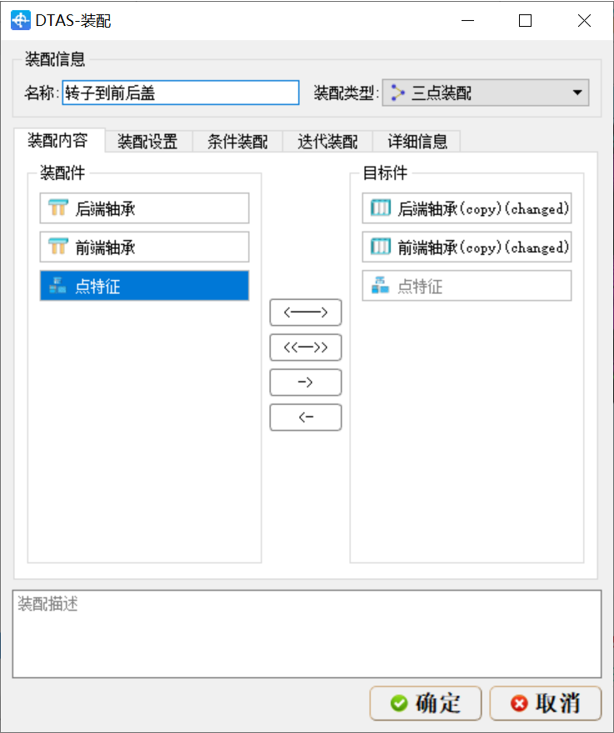

裝配方式：三點裝配
注：轉子需要轉動，轉子總成裝配后需要放開轉軸的轉動自由度，可以利用三點裝配約束轉子軸與前后端蓋軸承室中心連線同軸。
裝配測量

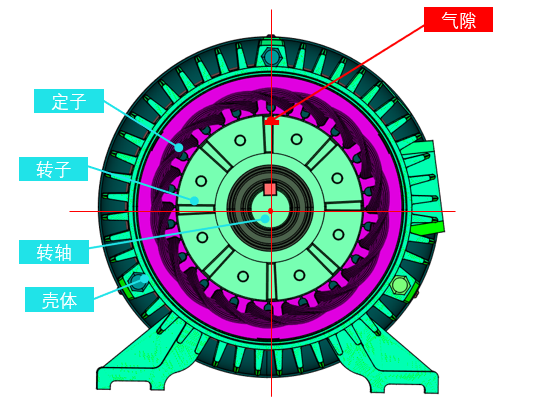

測量目標：轉子與定子徑向間隙

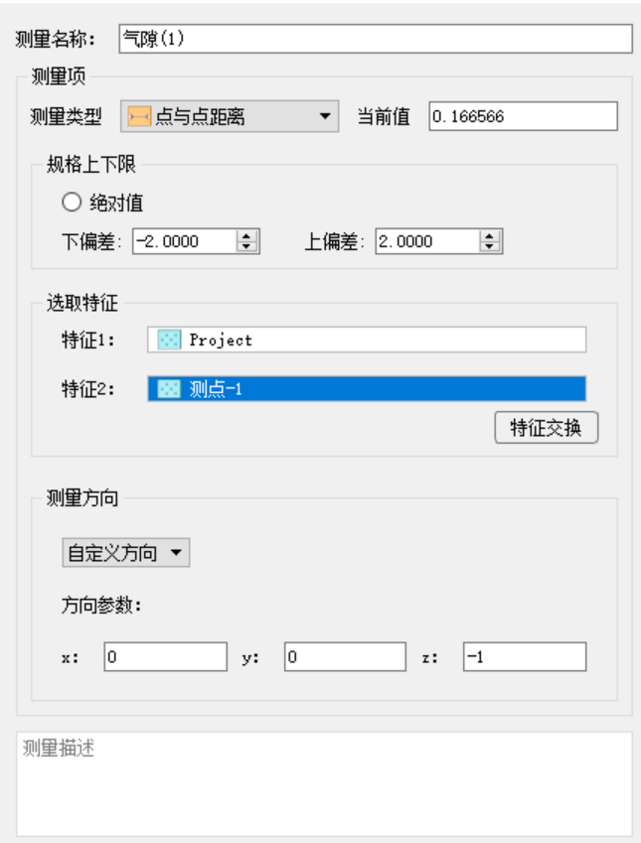

測量方式：兩點測量
注：轉子與定子為軸對稱圖形，取轉軸中心為中心點，做一條通過中心點的直線，直線與定子內徑、轉子外徑的較大作為測量點。

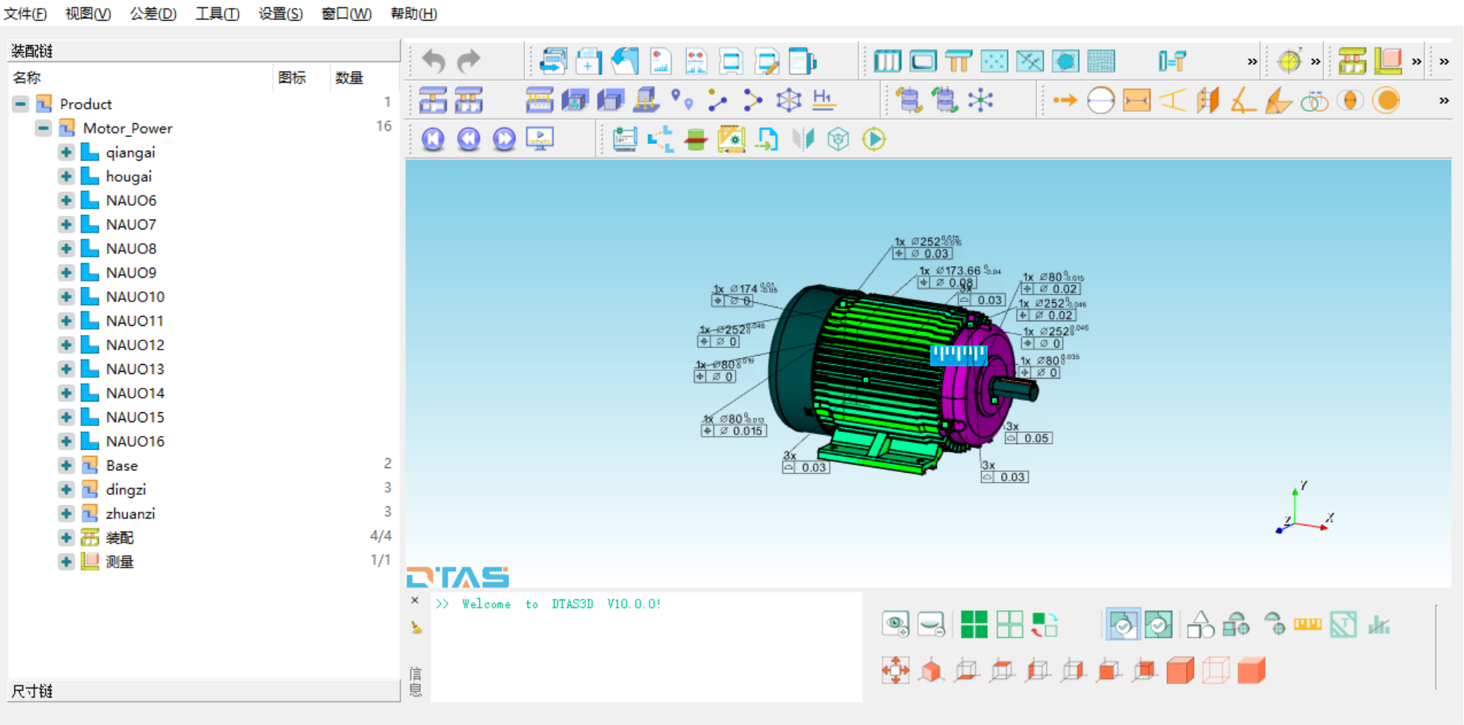

公差仿真模型
仿真計算

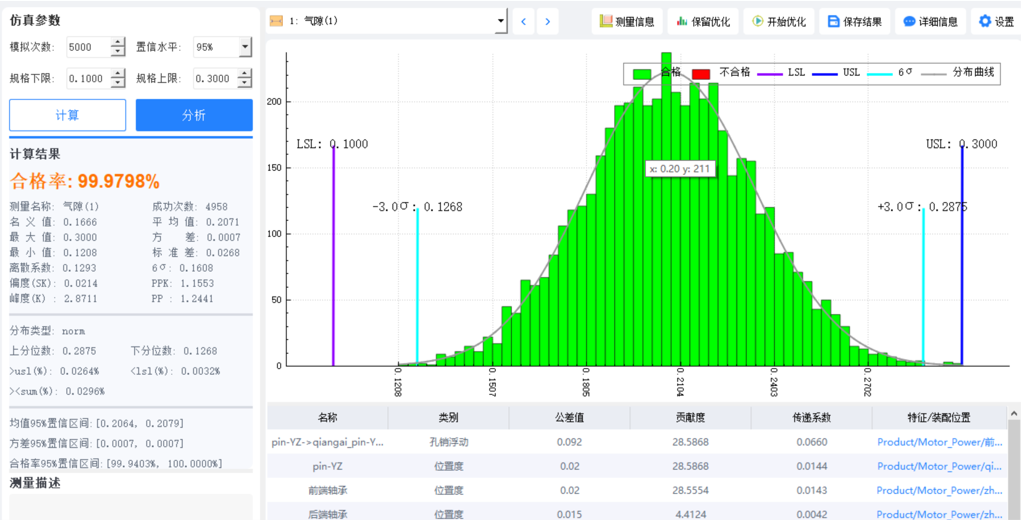

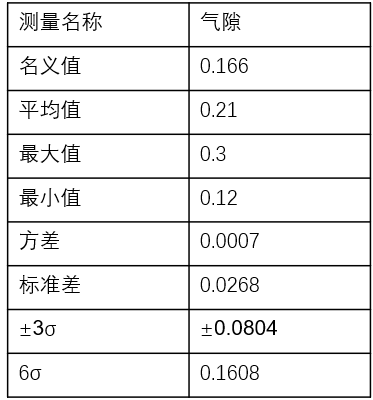

仿真計算結果分析
