工業互聯網（工業4.0) 是未來智能制造的核心，工業軟件是智能制造的靈魂。
相關工業軟件及系統的自主研發是智能制造和質量升級轉型亟需解決的卡脖子環節，而公差分析軟件系統是前期質量研發精準設計、降本增效的關鍵。
數字化時代，誰掌握了AI技術誰就擁有了核心競爭力，自定義編程和算法已不再是專業程序員的專屬領域，一名優秀的尺寸分析工程師早就不滿足于基本的軟件操作。
今天，我們將探討如何利用Python腳本和DTAS API，實現個性化的裝配邏輯和公差仿真分析。
人人都可以是公差分析程序員，人人都可以打造屬于自己的專屬裝配方案。
公差分析核心是建模，建模核心是選擇合適的裝配，最大程度模擬實際物理裝配，所建即所得。
DTAS 3D 針對不同的應用場景，提供了豐富多樣的裝配模式，用戶可以直接調用標準化裝配模式，方便高效的進行各種剛性，柔性，動態建模，可以滿足95%以上的建模需求。
同時，DTAS 3D還為用戶提供了更加靈活方便的自定義裝配功能，用戶可以通過 "用戶自定義裝配" 及一系列的API接口，編寫裝配邏輯與裝配算法，自行驗證與定義各種新型裝配，滿足建模發燒友及特定應用場景的尺寸分析需求，讓尺寸建模工作更有成就感，并與DTAS一起迭代成長。
用戶自定義裝配的基本邏輯是選擇相關特征并自行編寫裝配邏輯Python腳本。在Python腳本中利用DTAS關鍵字target， object讀取相關特征的信息，如：坐標x y z，方向i j k，直徑等，利用以上信息編寫裝配邏輯。裝配邏輯的結果本質是旋轉平移矩陣，用戶把最終的旋轉平移矩陣寫入關鍵字“RotateAndPanList”列表中。
讓我們一起探索如何通過簡單的步驟，打造屬于自己的專屬裝配方案。
例如：以一個件沿著兩個特征的方向進行裝配為例說明。用戶無需專業的編程能力，就可以實現自己專屬裝配的DIY。
主要分為3步：
Step1：在裝配件和目標件中建立所需要的特征點：O1與T1

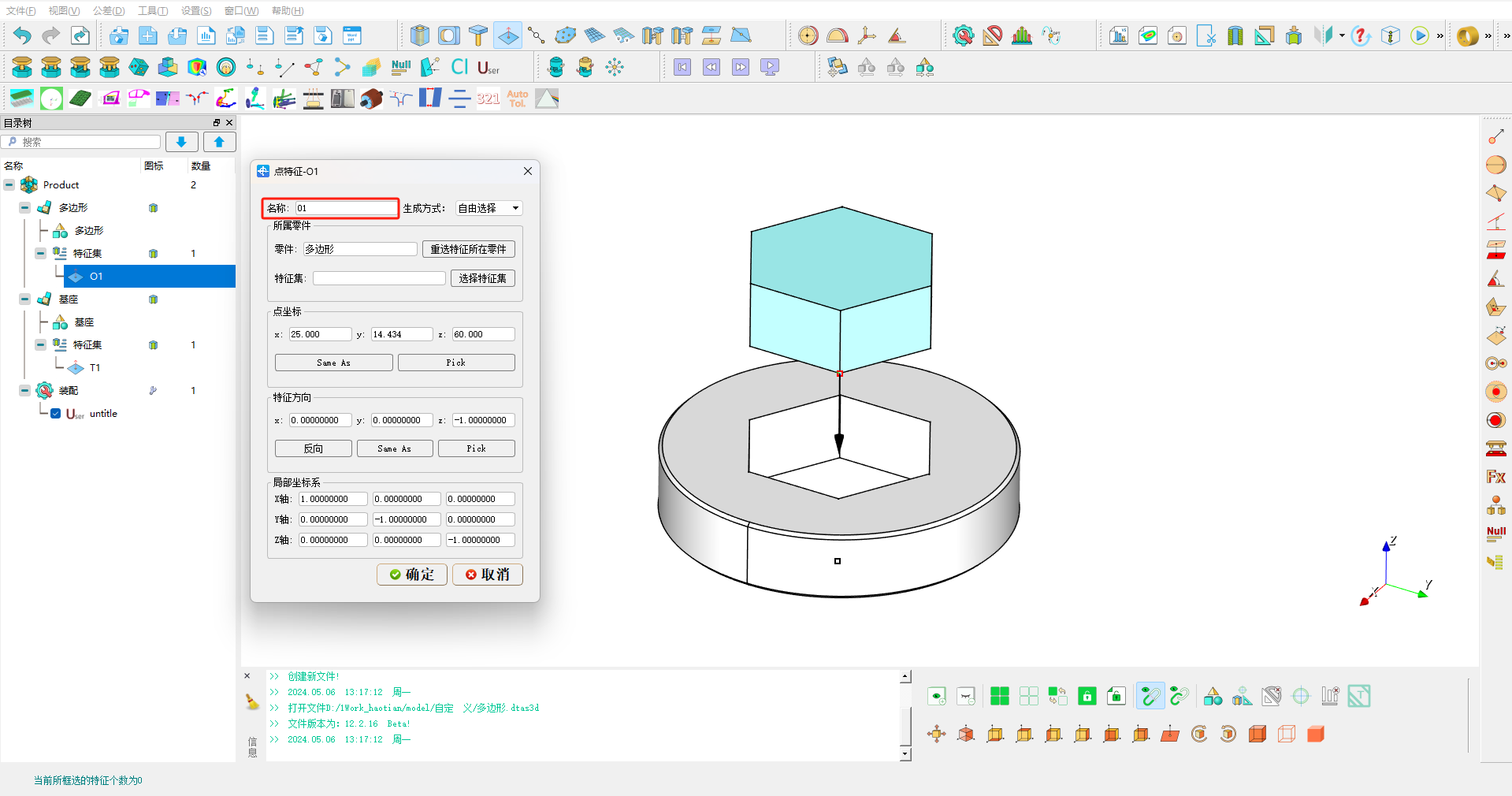

創建裝配件點O1

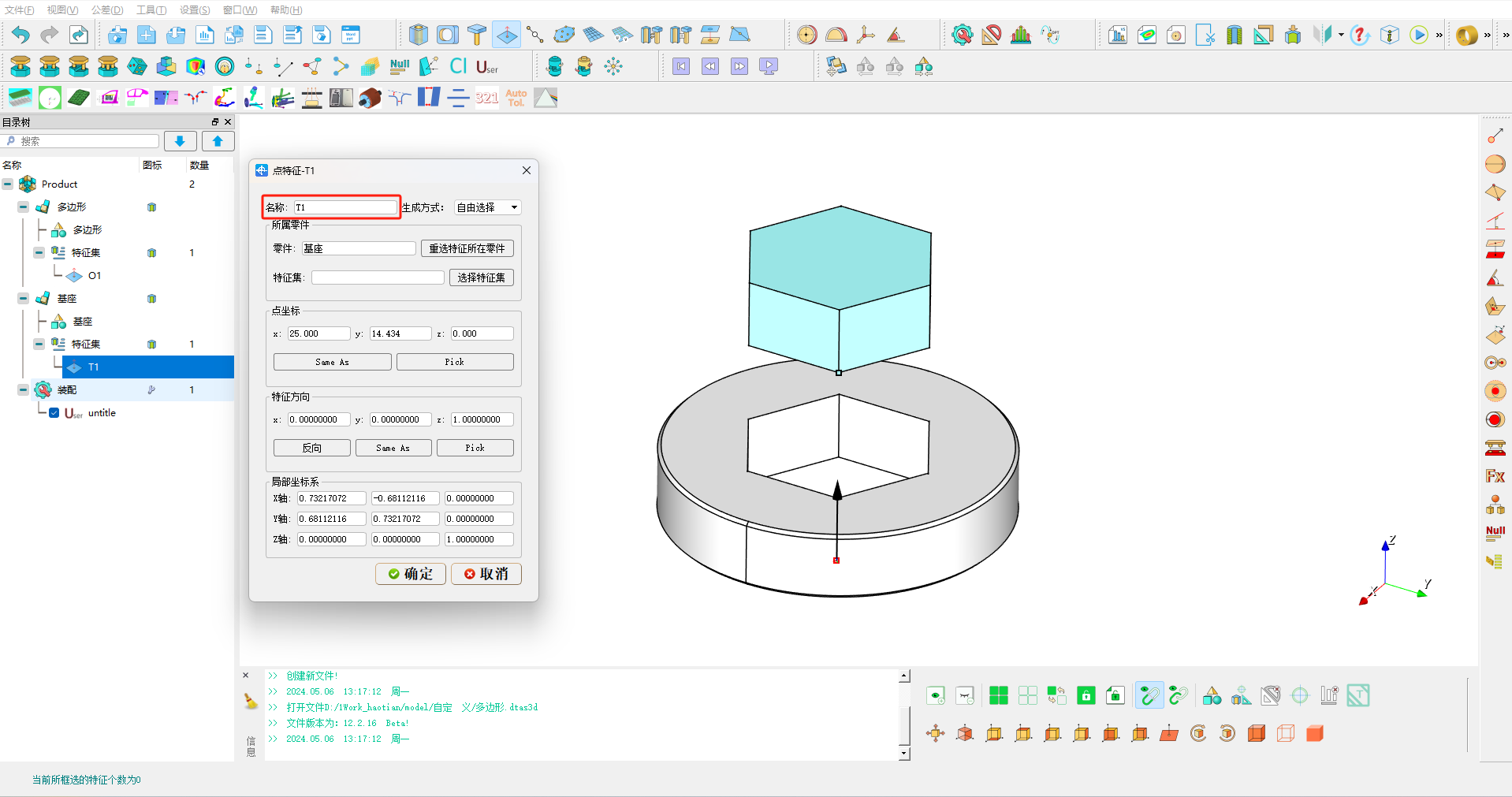

創建目標件點T1

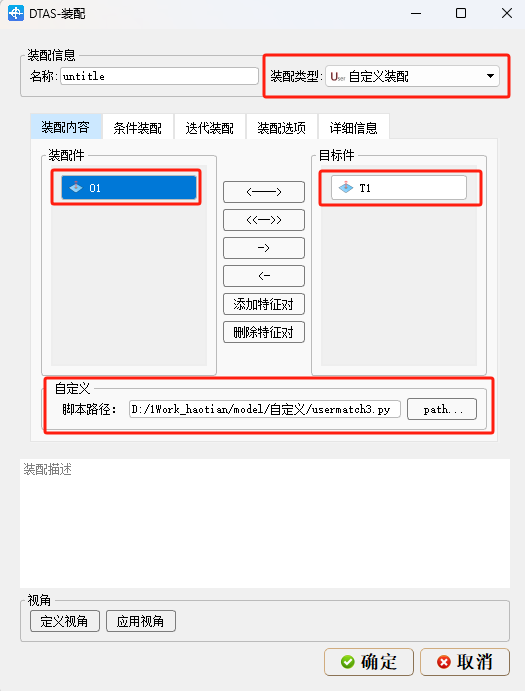

Step2：與其它裝配類似，手動選擇參與自定目標件的相關特征。此例中選擇裝配件O1目標件T1

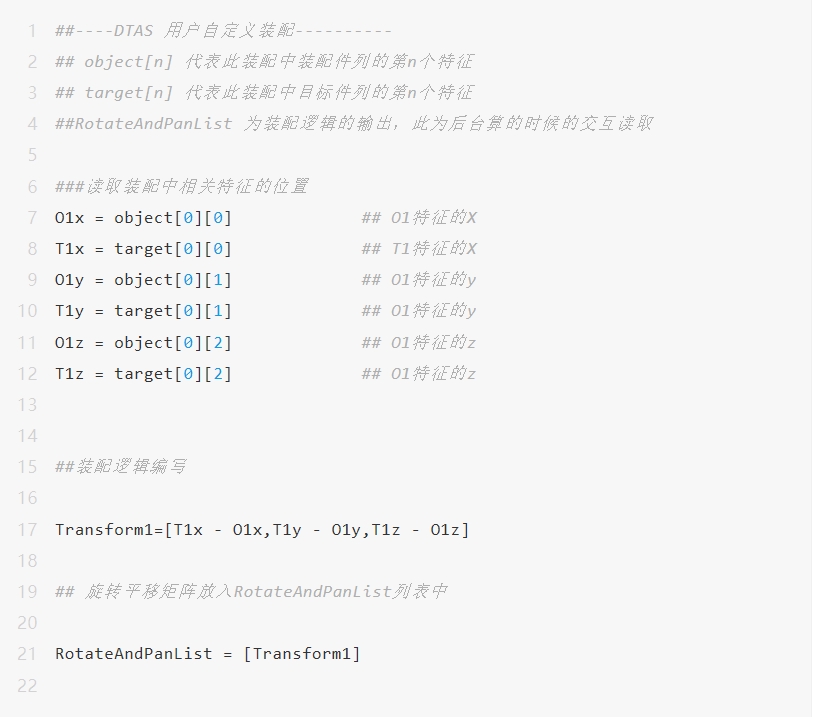

Step3：編寫Python腳本，并且在此裝配中定義引用此腳本。
? 讀取參與裝配的目標件的特征object列表和target列表。object[0]，Target[0]分別代表裝配件特征O1和目標件特征T1，object[0][0]代表O1特征的X坐標，依次類推。
? 用戶通過特征的位置直徑等信息自行編寫裝配邏輯，求得一系列的旋轉平移矩陣，并將這些矩陣保存在RotateAndPanList中。
本例中只有一個平移矩陣，即T1-O1形成的Transform1，并將Transform1 放入RotateAndPanList中。
以上例子中簡單定義了一個平移矩陣，用戶也可以定義編寫復雜的旋轉矩陣，甚至可以將各種隨機公差引入，這只是其中一個案例的應用場景，還可以拓展應用到其他案例場景。比如孔銷浮動等裝配公差，只要遵守DTAS API關鍵字就可以。
視頻演示
總結：DTAS 可以利用 Python腳本 和DTAS API，實現個性化的裝配邏輯和公差仿真分析，讓尺寸建模工作更有樂趣，更有創造力，更有成就感，歡迎各位DTAS用戶積極嘗試這個新功能，并與我們交流。
