在當今快速發展的工程領域，公差仿真的作用日漸重要，在公差仿真中，基準體系的選擇對于最終結果更是至關重要?；鶞?zhǔn)體系不同可能導致仿真過程中的參數計算、誤差分析以及最終的工程設計都有所不同。基準體系作為評估和比較的參照，直接影響著產品的性能。因此，在進行公差仿真時，正確選擇和定義基準體系顯得尤為重要。
本文將探討不同基準體系對仿真結果的影響，以幫助工程師更好地理解基準設計的重要性和應用公差仿真技術。

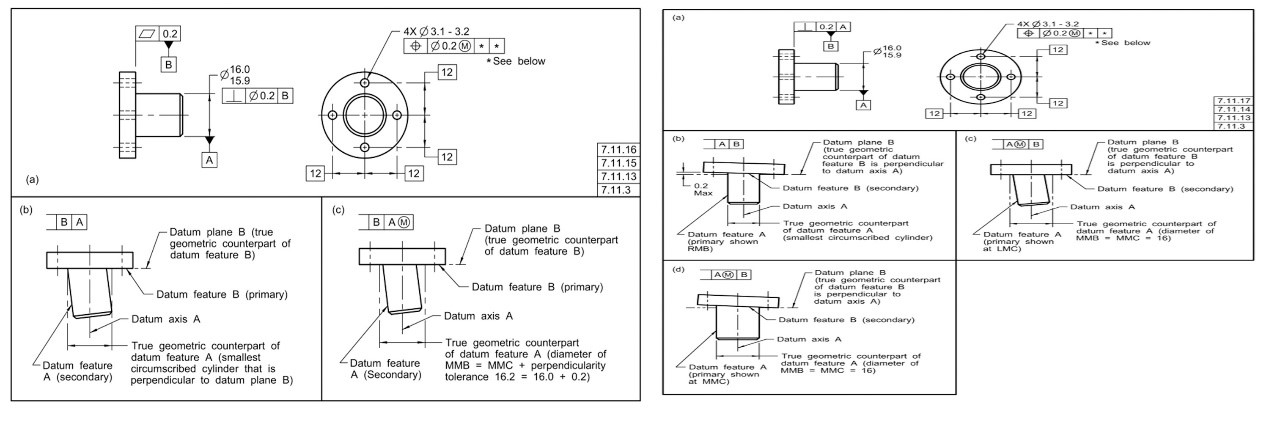

首先通過ASME標準公差庫模型，在DTAS中演示同一產品在不同基準下的影響。
說明一：當模型以“面”為第一基準，把面進行貼合，再裝孔銷；如下圖所示：
裝配情況，如下圖所示：
說明二：當模型以“孔銷”為第一基準，先裝孔銷，再將面進行貼合；如下圖所示：
裝配情況，如下圖所示：
總結：在DTAS軟件中，通過構建分析模型，可以解釋公差標準中基準的含義。
在航空航天制造業中，孔銷裝配對產品帶來的失效模式比比皆是，因此如何設計有孔銷配合類零件的定位方案，對提高產品的可靠性十分必要。DTAS通過公差建模驗證出合理的裝配定位方案，提高國防產品的設計魯棒性做出了突出貢獻。下面用一個案例詳細介紹。
以下案例具體說明：在DTAS中產品的裝配方案一

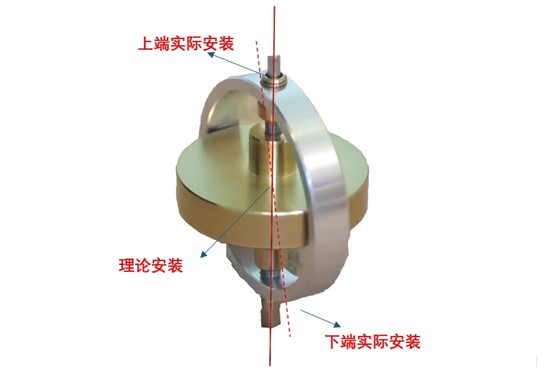

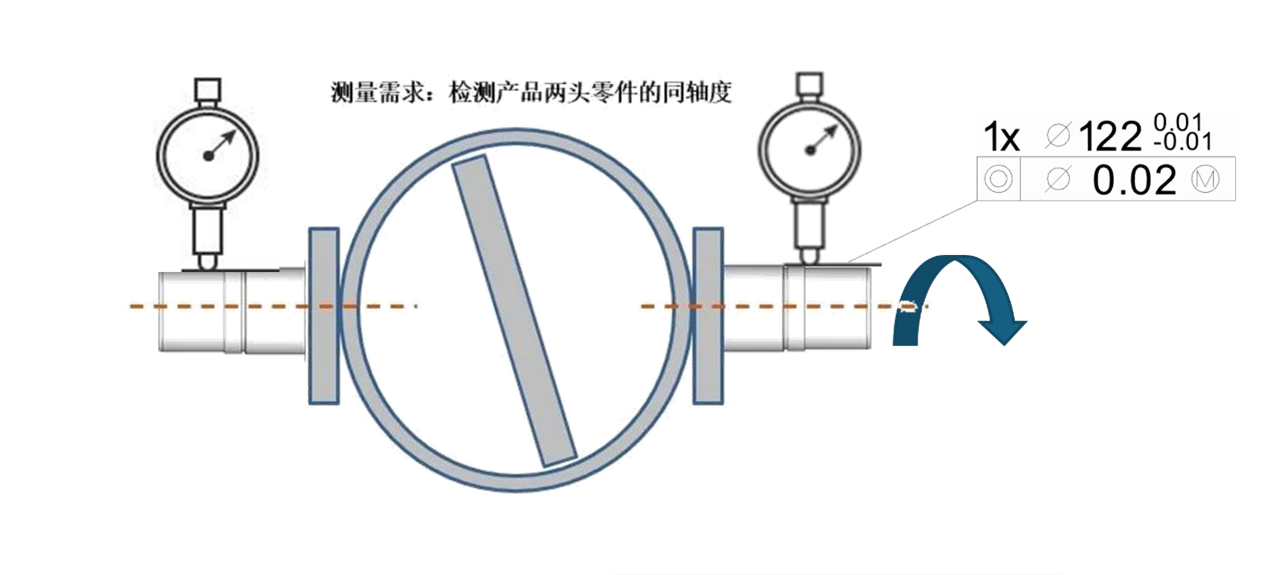

產品需求：由于裝配過程中，齒輪存在裝配傾斜的情況，所以需要測量在指定裝配順序及定位方案條件下，產品兩頭的齒輪中心線的同軸度。

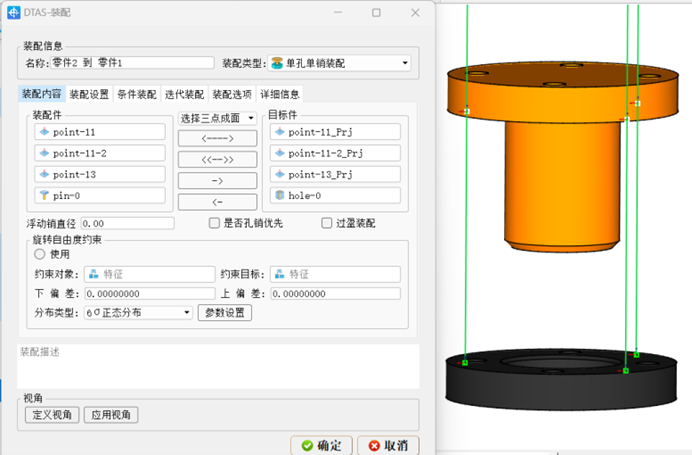

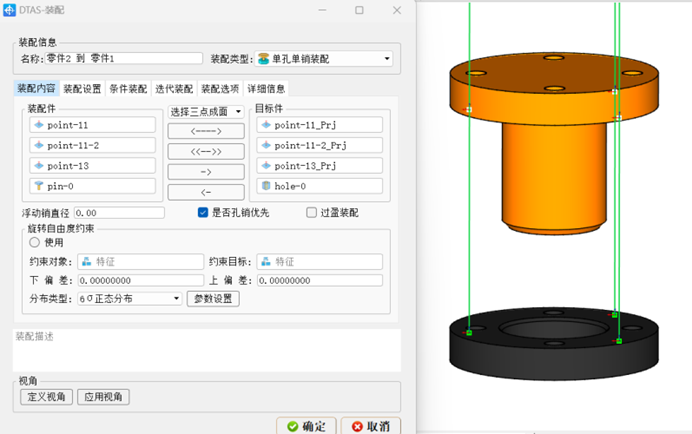

當以“面”為主定位基準設計齒輪與軸裝配時,不勾選“是否以孔銷優先”，裝配界面，如下圖所示：

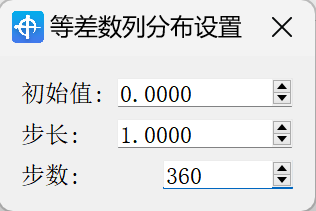

產品需要增加均勻旋轉狀態，可以通過增加角度公差，并在分布類型框中選擇“等差數列分布”，如下圖所示：

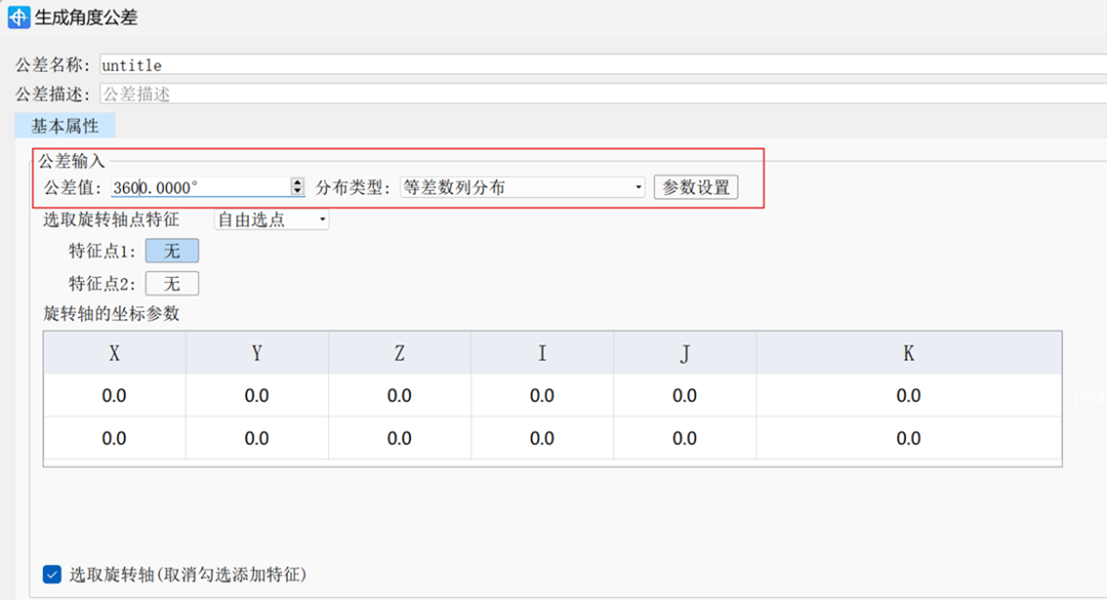

參數設置修改，如下圖所示：

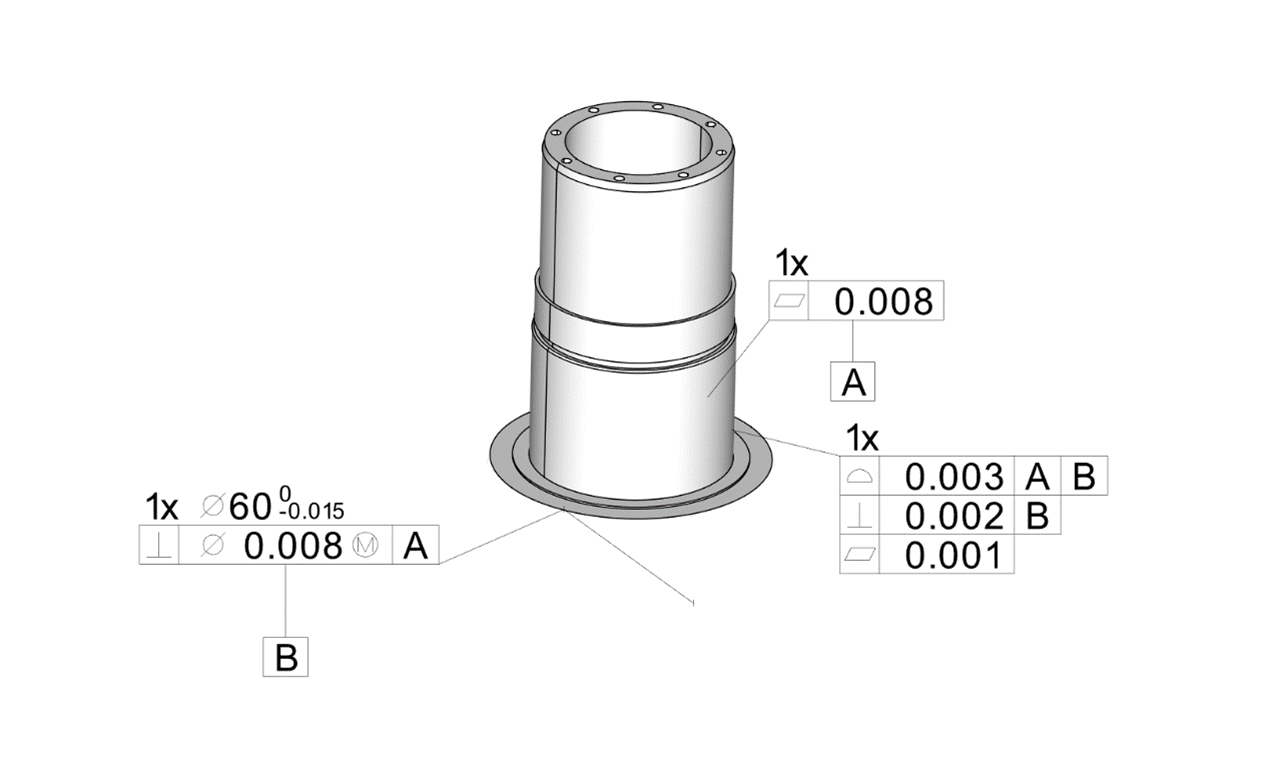

零件的GD&T信息，如下圖所示：
測量齒輪與齒輪之間的同軸度，如下圖所示：

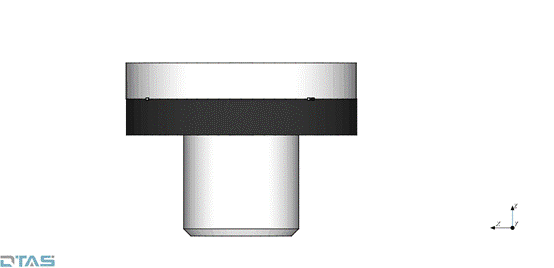

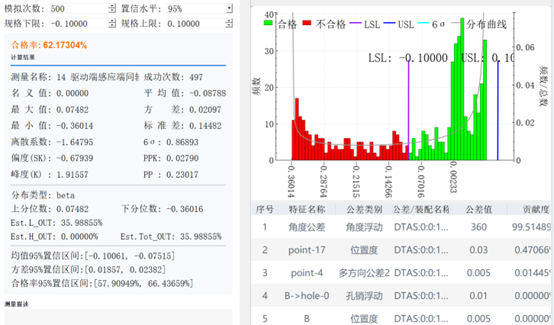

測量結果，如下圖所示：
在DTAS中產品的裝配方案二
產品需求：由于裝配過程中，齒輪存在裝配傾斜的情況，所以需要測量在指定裝配順序及定位方案條件下，產品兩頭的齒輪中心線的同軸度。

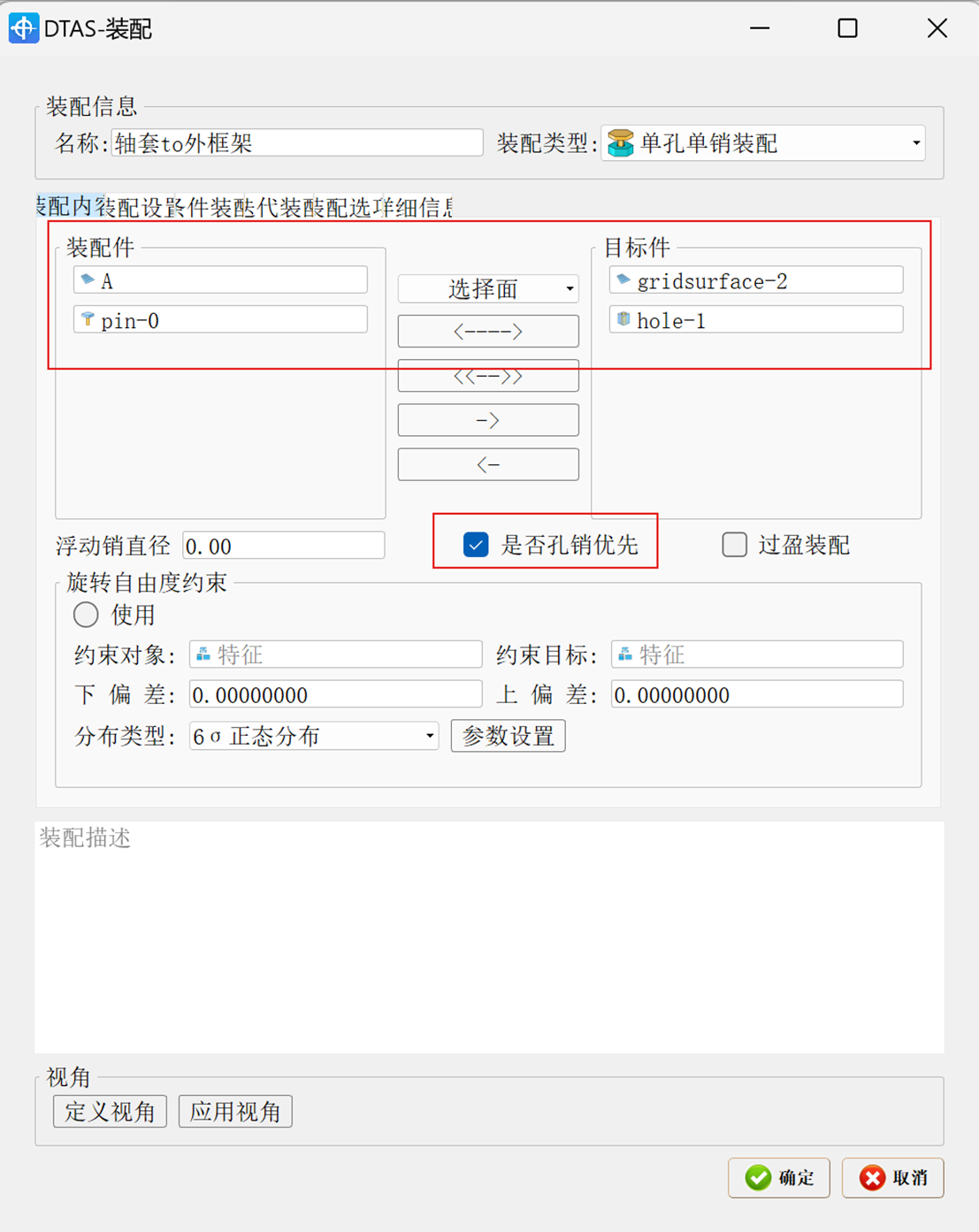

當“銷軸”為主定位基準設計齒輪與軸裝配時,勾選“是否以孔銷優先”，裝配界面如下：
產品需要增加均勻旋轉狀態，可以通過增加角度公差，并在分布類型框中選擇“等差數列分布”，如下圖所示：
參數設置修改，如下圖所示：
零件的GD&T信息，如下圖所示：

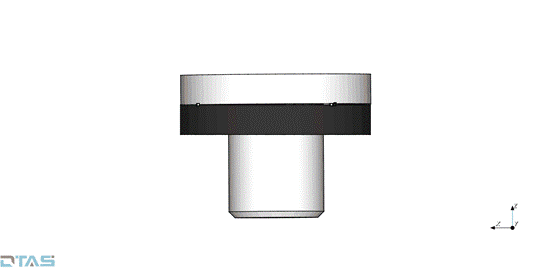

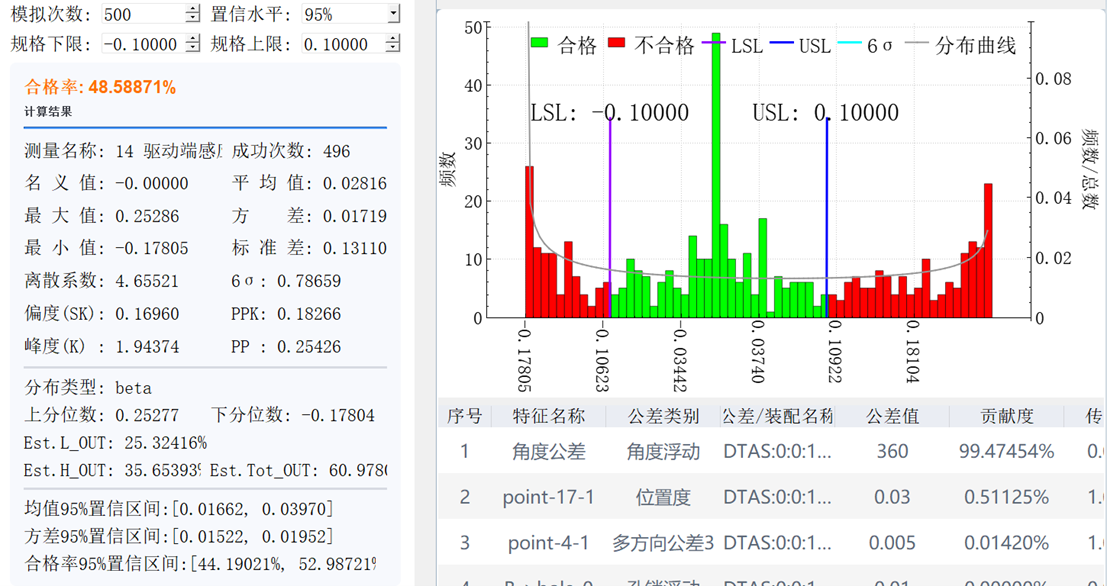

測量結果，如下圖所示：
視頻演示如下：
總結：產品的兩種不同的裝配主導因素“面面主導”和“孔銷主導”，會對產品的同軸度結果帶來較大差異，DTAS軟件可以充分體現孔銷裝配主導因素帶來的影響，為客戶提供更有效的優化方向。
綜上所述，公差仿真技術在航空航天制造業中的應用不僅限于提高生產精度和效率，更是推動整體工業4.0轉型的關鍵一環。未來隨著技術的不斷進步和應用場景的擴展，公差仿真將繼續發揮其在各行業中的重要作用，為消費者提供更安全、更高質量的服務。
